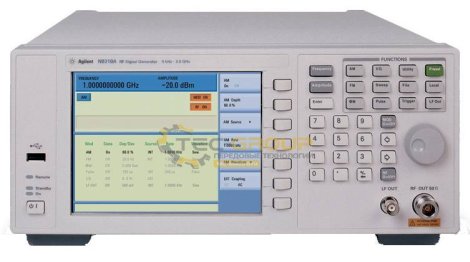

Генератор высокочастотных импульсов N9310A


Генератор высокочастотных импульсов N9310A
Логотип Agilent Technologies
Доставка по всей России
Гарантийные обязательства
Производитель: Agilent Technologies (США)
  • Описание
  • Характеристики
  • Комплектация
  • Аналоги
  • Генератор высокочастотных сигналов.
  • Работа в диапазоне до 3 ГГц при разрешении в 0.1 Гц.
  • Модуляция АМ и Им.
  • Уровень на выходе до 13 дБмВт.
Выходная частота
Диапазон 9 кГц…3 ГГц
Дискретность установки 0,1 Гц
Погрешность установки ± 1 х 10 -6 за год, есть вход для внешней опоры
Выходной уровень
Диапазон - 127…+13 дБмВт, устанавливается негарантированный

уровень до +20 дБмВт

Дискретность установки 0,1 дБ
Погрешность установки ± 1 дБ при частотах свыше 100 кГц
КСВН < (1.6...1.8) в зависимости от частоты
Выходное сопротивление 50 Ом, тип 3.5 мм до 20 ГГц и 2.4 мм свыше 20 ГГц
Спектральные характеристики
Фазовый шум -95 дБн/Гц при отстройке на 20 кГц на частоте 1 ГГц
Паразитная ЧМ Не более 30 Гц скз
Гармоники несущей ≤ - 30 дБн при уровне не более 0 дБмВт
Негармонические составляющие ≤ -50 дБн при уровне не более 0 дБмВт
Частотная модуляция
Девиация частоты 20 Гц…100 кГц с разрешением от 1 Гц до 1 кГц
Частота модулирующего колебания 20 Гц…80 кГц
Коэффициент гармоник огибающей Не более 1%
Погрешность девиации ±5%
Источник модуляции Внутренний или внешний
Амплитудная модуляция
Диапазон модуляции 0…100% с разрешением 0,1%
Частота модулирующего колебания 20 Гц…20 кГц
Погрешность установки К АМ ±5*Кам%
Коэффициент гармоник огибающей Не более 2%
Источник модуляции Внешний или внутренний
Импульсивная модуляция
Коэффициент закрытия в паузе 40 дБ
Время нарастания 3 мкс
Длительность импульса 100 мкс минимум при периоде следования не менее 200 мкс
Источник модуляции Внутренний генератор импульсов или внешний
Источник внутреннего модулирующего колебания (опция UNT)
Диапазон частот 20 Гц…80 кГц, синус
Разрешение 0,1 Гц
Погрешность частоты ±0,005%
Внешняя векторная модуляция (опция)
Полоса модуляции 40 МГц
Погрешность EVM 1…3% типично
Общие данные
Габаритные размеры 132х320х400 мм
Напряжение питания 115/230 В, 50/60 Гц
Масса 9,2 кг
Интерфейс USB для управления прибором и сохранения данных
  • Прибор;
  • Сетевой шнур;
  • Руководство по эксплуатации
