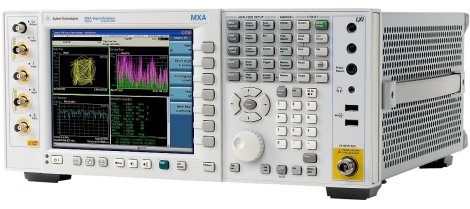

Варианты поставки анализатора спектра Agilent N9020A:

• N9020A - Анализатор сигналов MXA
• N9020A-503 - Диапазон частот от 20 Гц до 3,6 ГГц
• N9020A-508 - Диапазон частот от 20 Гц до 8,4 ГГц
• N9020A-513 - Диапазон частот от 20 Гц до 13,6 ГГц
• N9020A-526 - Диапазон частот от 20 Гц до 26,5 ГГц
• N9020A-B25 - Расширитель полосы анализа, 25 МГц
• N9020-'PFR - Прецизион. опорный генератор (с изменяемой частотой)
• N9020A-EA3 - Электронный аттенюатор, 3,6 ГГц
• N9020A-P03 - Предусилитель, 3,6 ГГц
• N9020A-P08 - Предусилитель, 8,4 ГГц
• N9020A-P13 - Предусилитель, 13,6 ГГц
• N9020A-P26 - Предусилитель, 26,5 ГГц
• N9020A-ESC - Управление внешним источником
• N9020A-CPU - Режим защищиенной среды, дополнительный центральный процессор и жёсткий диск

Особенности анализатора N9020A:

• Скорость измерений на 30 - 300% выше, чем у других анализаторов.
• Полоса анализа/демодуляции 25 МГц.
• Средний уровень собственного шума (DANL) .154 дБм/Гц.
• Уровень точки пересечения третьего порядка (TOI) +15 дБм.
• Полоса пропускания 10 Гц до 1 МГц.
• Погрешность абсолютного измерения уровня 0,3 дБ.
• Встроенный аттенюатор с шагом 2 дБ по всему частотному диапазону и электронный аттенюатор с шагом 1 дБ до 3,6 ГГц.
• Прикладные измерительные программы специального назначения.
• Совместим со стандартом LXI класса С.

Область применения и назначение:

Этот прибор N9020A из серии Х (MXA/EXA) компании Agilent по цене и объему функций занимает промежуточную ступень между анализаторами серий EXA и PSA, кроме того обладает также качествами анализаторов серии MXA, имея при этом высокие рабочие характеристики и большую скорость измерений, характерные для более дорогих приборов.

Прибор имеет самую высокую скорость работы по сравнению с другими дешевыми анализаторами. Учитывая высокие скоростные характеристики приборов EXA, большой выбор прикладных программ и достоверность показаний, производственные специалисты успешно могут использовать их как экономные приборы для разработки и отладки схем, а также, чтобы увеличить количество выпускаемой продукции или обработать сложные сигналы в изменчивых временных диапазонах. Использование в приборах X (MXA и EXA) прикладных программ для измерений упрощает продвижение продукции из стадии разработки в производство.

По сравнению с аналогичными приборами серии ESA и им подобными, анализаторы EXA обладают скоростью измерений, в четыре раза превышающую скорость работы приборов стандарта среднего класса серии ESA и их аналогов. Аппараты серии EXA создавались, учитывая популярность среди пользователей приборов серии ESA, поэтому они обладают обратной совместимостью кода программ с анализаторами ESA и MXA.

Рабочие способности прибора N19020A

• Проведение основных измерений высокоточное и не требует больших затрат.
• Способность запускать функции векторного анализа сигналов 89601A в самом анализаторе.
• Ускоренное получение данных путем использования режима дистанционного управления для разверстки и перемещения показателей - 11 мс.
