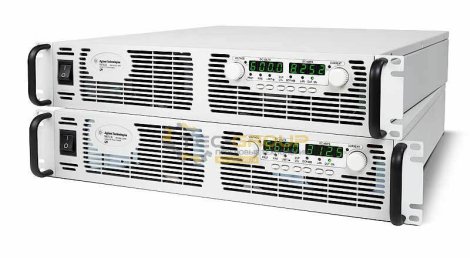

Cистемный источник питания постоянного тока N5772A


Cистемный источник питания постоянного тока N5772A
Логотип Agilent Technologies
Цена: 220 110 руб
220110 RUB
Доставка по всей России
Гарантийные обязательства
Производитель: Agilent Technologies (США)
  • Описание
  • Характеристики
  • Комплектация
  • Мощность на выходе1560 Вт.
  • Сила постоянного тока на выходе 2,6 А.
  • Небольшой корпус рационального дизайна 44,45 мм (1 U) высотой.
  • Вмонтированные приспособления для измерения силы тока и напряжения.
  • Гарантированная защита против перегрузок тока и напряжения.
  • Подсоединение к электрической сети переменного тока от 85 до 265 В универсального типа.
  • По всем параметрам совместимы с источниками питания постоянного тока серий Sorensen DLM и Xantrex XFR.
  • Прибор полностью отвечает стандартам LXI класса С.
  • Эта серия имеет достаточно невысокую стоимость по сравнению с другими аналогичными приборами.

Источники питания постоянного тока отличаются соответствием технических показателей и ценовой политики, они снабжены удобным небольшим корпусом в высоту всего 1U (4,45 см).

Эта серия недорогих источников питания постоянного тока Agilent, состоит из 24-х моделей, имеет один выход, мощность на выходе составляет 750 Вт или 1500 Вт.

Приборы предназначены для операций различного рода, для которых необходим постоянный ток.

Приборы N5772A отличаются постоянными выходными параметрами и оснащены вмонтированными внутри приспособлениями для измерения силы тока и напряжения.

Линейка показателей тока составляет от 1,3 А до 180 А, а напряжение на выходе составляет от 6 В до 600 В.

Среди многочисленных опций, входящих в состав этого экономически выгодного прибора - типовые интерфейсы LAN, USB, GPIB, экономящие силы и время при разработке тестовых систем во время НИОКР и испытаний на аттестацию.

Источников питания постоянного тока N5772A – находят широкое применение в электронике, авиации, военной и космической промышленности, автомобилестроении и во многих других сферах.

Эргономичный корпус оптимальных размеров экономит внутреннюю площадь.

Заключенные в малогабаритный корпус 1 U (4,45 см) X 19 дюймов (482,6 мм), источники питания Agilent N5700 выдают выходную мощность в 1500 Вт.

Продуманное размещение вентиляторов - впереди, позади и с боков, а не вверху и внизу – позволяет размещение приборов один над другим, что приводит к существенной экономии полезной площади.

Элементы управления расположены на передней панели.

С помощью таких приспособлений для управления прибором, как клавиши и поворотные ручки, можно приблизительно или точно настроить уровень выходного тока или напряжения, установить уровень ограничений тока и напряжения для защиты, выставить необходимые показатели при включении в сеть (недавние настройки, сохраненные в памяти или установленные по стандартам производителем).

Дисплей одновременно высвечивает показатели тока и напряжения на выходе, а процесс работы и режимы фиксируются светодиодными индикаторами.

Чтобы защитить прибор от неожиданных изменений установок, существует блокировка системы управления.

Меры по защите тестируемых аппаратов.

Чтобы уберечь аппараты, проходящие тестирование, от перегрузки по току, перегревания и перенапряжения при испытаниях (OVP), приборы N5765A имеют защитные возможности.

Чтобы защитить испытуемые аппараты от слишком низкого напряжения (UVL) прибор имеет лимитированные ограничения по снижению напряжения на выходе.

При одновременном использовании этих защитных функций (UVL и OVP) самые высокочувствительные нагрузочные схемы оказываются защищенными.

Контактные интерфейсы.

В комплект питания источников постоянного тока Agilent входят интерфейсы GPIB, Ethernet/LAN и USB 2.0, что дает возможность потребителю самостоятельно выбирать, какой интерфейс ввода/вывода использовать на каждом этапе работы с прибором.

Приборы N5772A гарантированно отвечают классу С стандарта LXI.

Управление прибором и возможности удаленного доступа.

Удаленный доступ и управление осуществляет Web-сервер, находящийся в приборе, используя общепринятые браузеры Microsoft® Internet Explorer.

Настраивать источник питания, управлять им и контролировать его работу можно через Web-браузер на расстоянии.

Простота интеграции и конфигурирования систем.

Оснащение источников питания драйверами IVI;

COM значительно упрощает построение систем.

Этому способствует использование простых языков SCPI (Standard Commands for Programmable Instruments).

Совместимость с другими приборами

Команды, имеющиеся в наборе источника питания серии N5700, совпадают по совместимости с приборами серии Xantrex XFR, Sorensen DLM и Agilent 603x, что упрощает построение схем в связи с использованием источников питания серии Agilent.

Большие возможности конфигурирования, подключения приборов последовательно и в параллель.

Чтобы добиться большей мощности тока, доступно параллельное подключение до 4-х одинаковых приборов серии N5700.

Чтобы получить высокое выходное напряжение, достаточно последовательно подключить 2 одинаковых прибора этой серии (см. указания по изолированию выходных клемм).

Программирование в аналоговом режиме и контролирование.

Значение выходного напряжения и тока программируется на любом участке шкалы.

Для этого можно подать аналоговое напряжение 0 - 5 В или 0 - 10 В, или с помощью резистора установить сопротивление 0 - 5 кОм или 0 -10 кОм.

Использование универсального подключения в электрическую сеть переменного тока

Приборы cерии Agilent N5700 приспособлены для работы во всех странах мира, поскольку снабжены универсальным входом в электрическую сеть и работают в сетях от 85 до 265 В переменного тока при частоте от 47 до 63 Гц.

Чтобы избежать смены предохранителей или использования переключателей в связи с переходом на разные напряжения сети питания, в приборе применяется корректор коэффициента мощности.

Стоечное расположение приборов

Для монтажа в стойку у всех приборов в комплекте имеются спереди ушки, сзади – держатели.

По специальному заказу поставляется набор направляющих N5740A со всеми крепежными приспособлениями для оборудования стойки, в которой один источника питания Agilent занимает в высоту лишь 1U.

Выходные номинальные значения
Напряжение 600 В
Ток 2,6 А
Мощность 1560 Вт
Выходные пульсации и помехи
Напряжение, размах 300мВ
Напряжение, СКЗ 60 мВ
Нестабильность при изменении нагрузки (от 10% до 90%)
Напряжение 62 мВ
Ток 5,5 мА
Нестабильность при изменении напряжения сети питания (от 85 до 132 В или от 170 до 265 В переменного тока)
Напряжение 62 мВ
Ток 2,26 мА
Погрешность программирования
Напряжение 0,05%+ 300 мВ
Ток 0,1%+ 2,6 мА
Погрешность измерения
Напряжение 0,1%+ 600 мВ
Ток 0,1%+ 7,8 мА
Время восстановления после изменения нагрузки
Время ≤ 2 мс
Время реакции при переключении выхода (установление выходного уровня в пределах ±1,0% от номинального значения при резистивной нагрузке)
Переключение вверх, полная нагрузка 0,25 с
Переключение вниз, полная нагрузка 0,30 с
Переключение вниз, без нагрузки 4 с
Время реакции на команду 55 мс
Компенсация при дистанционном считывании
При падении напряжения на подводящих проводах 5 В
Защита от перенапряжения
Диапазон 5 – 660 В
Погрешность 6 В
Выходные пульсации и помехи
Постоянный ток, СКЗ 12 мА
Разрешение при программировании, разрешение при измерении
Напряжение 72 мВ
Ток 0,312 мА
Погрешность отображения на передней панели (4 десятичных разряда; ±1 отсчет)
Напряжение 3 В
Ток 0,013 А
Изоляция выходных клемм
Источники питания от 80 до 600 В На выходных клеммах не должно быть напряжения больше ±600 В постоянного тока относительно других клемм или заземления
Запоминаемые/вызываемые состояния
Число ячеек энергозависимой памяти 16
Аналоговое программирование (выходного напряжения и тока)
Входной сигнал Устанавливается пользователем; от 0 до 5 В/от 0 до 10 В для программирования от нуля до значения полной шкалы
Входное сопротивление Устанавливается пользователем; от 0 до 5 кОм/от 0 до 10 кОм для программирования от нуля до значения полной шкалы
Возможности интерфейсов
GPIB Интерфейс, совместимый со стандартами SCPI ; 1993, IEEE 488.2
USB 2.0 Требуются библиотеки ввода;вывода Agilent I/O Library, версия L.01.01
10/100 LAN Требуются библиотеки ввода;вывода Agilent I/O Library, версия L.01.01
Web-сервер Встроенный Web-сервер требует Web-браузера, такого как Internet Explorer 5+ или Netscape 6.2+.
Условия окружающей среды
Условия эксплуатации Внутри помещений, категория установки II (для входа переменного тока), степень загрязнения 2.
Диапазон рабочих температур - от 0 °C до 40 °C при полной нагрузке.
Температура хранения от -20 °C до 70 °C
Относительная влажность от 30 до 90%(без конденсации)
Высота над уровнем моря
До 3000 метров.
Выше 2000 метров выходной ток уменьшается на 2%/100 м
Выше 2000 метров максимальную температуру окружающей среды следует снижать на 1 °C/100 м
Вход сети питания переменного тока
Номинальное входное напряжение 100 – 240 В переменного тока; 50/60 Гц
Диапазон входного напряжения от 85 до 265 В переменного тока; частота от 47 до 63 Гц.
Коэффициент мощности 0,99 при номинальном входном напряжении и номинальной выходной мощности
Последовательное и параллельное соединение выходов
Параллельное соединение В режиме master/slave (главный/подчиненный) можно соединить до 4 источников питания.
Последовательное соединение Можно последовательно соединить 2 источника питания.
Общие данные
Габаритные размеры (за исключением соединителей и ручек) 43,6х422,8х432,8 мм
Масса 7 кг
  • Источник питания N5772A;
  • Руководство по эксплуатации.
