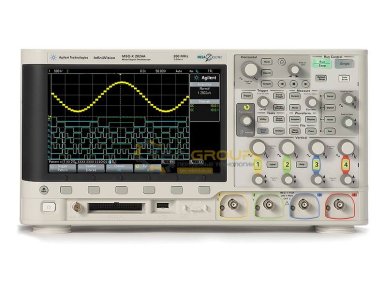

MSOX2004A Осциллограф цифровой смешанных сигналов (4+8 каналов; 70 МГц)


MSOX2004A Осциллограф цифровой смешанных сигналов (4+8 каналов; 70 МГц)
Логотип Agilent Technologies
Цена: 231 000 руб
231000 RUB
Доставка по всей России
Производитель: Agilent Technologies (США)
Количество каналов: 4+8
Пропускная полоса: >100 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Цифровой, стационарный осциллограф смешанных сигналов.
  • Четыре +8 каналов.
  • Пропускная полоса 70 МГц.
  • Дискретизационная частота 1 ГГц.
  • 100 Кб памяти на канал.
  • Синхронизация исходя из фронта, длительности импульса, видеосигнала, логических условий.
  • Работает в режимах растяжки, выборки, усреднения, пикового детектора, БПФ, автоизмерений, курсорных измерений.
  • Цветной дисплей.
  • USB, GPIB (опционально), LAN (опционально), VGA-интерфейсы.

Серия осциллографов InfiniiVision 2000X включает в себя модели с начальным ценовым уровнем, подходящим для ограниченного использования бюджета.

У них есть и превосходная производительность, и дополнительные возможности, недоступные для любого другого осциллографа этого класса.

Революционной технологией Agilent предоставлено больше возможностей с тем же количеством денег.

Модели отличаются большими возможностями: более подробным анализом сигналов, выводящимся на самый большой экран в своем классе, самой глубокой памятью и самой высокой скоростью обновления экрана.

Вы получаете три прибора в одном: осциллограф, логический анализатор временных диаграмм и встроенный генератор сигналов со стандартной формой - WaveGen (как опцию).

Ваши инвестиции защищены единственной на рынке возможностью полностью модернизировать прибор этой линейки (даже расширить полосу пропускания).

Когда продумывают, как обеспечить лучший сигнал для обзора, начинают с увеличения экрана.

Этот осциллогра имеет WVGA-экран диагональю 8,5 дюймови дает вам возможность пользоваться площадью, в два раза болшей чем у остальных, для пятикратного увеличения разрешения.

Скорость обновлений экрана.

Agilent разработала технологию MegaZoom IV, основанную на профилированных ИС, что дало осциллографам InfiniiVision 2000X способность вывода на экран до 50 тыс осциллограмм за секунду.

С такой скоростью гораздо легче становится просмотр деталей сигналов и редких аномалий.

Память стала глубже.

В сорок раз большую память (100 Квыб), нежели у осциллографов данного класса, предоставлено прибором данной линейки.

Теперь вам доступен захват длинных фрагментов с сохранением высоты частот дискретизации и последующее растягивание интересующих участков сигналов для того, чтобы позже более детально изучить мельчайшие подробности.

Можно смело выделить осциллограв этой линейки из серии других, благодаря очень глубокой памяти в 100 Квыб, всегда доступной во всех режимах.

Именно из-за этого мы получаем высочайшую скорость обновлений экрана (до 50 тыс), и скорость эта не снижается, когда вы проводите измерения иди добавляете цифровые каналы.

В серии 2000 есть возможность выполнять 23 измерения автоматически: это напряжение, частота, время; есть еще 4 функции обработки сигналов математическим путем. среди них и БПФ.

И все это по стоимости, которую можно сопоставить стоимости осциллографов Tektronix TDS2000C.

Серия 2000 предоставила первый среди осциллографов смешанных сигналов осциллограф эконом-класса.

У этих осциллографах первыми появились встроенные логические анализаторы, которые работают в режиме диаграмм.

Но цифровые сигналы присутствуют на всех современных разработках; не всегда для работы с ними достаточно два или четыре канала.

У наших осциллографов встроены еще восемь цифровых каналов; получается - в вашем распоряжении уже целых 12 каналов с кореллированных по времени запуском, и позволяющие захват и визуализацию на этом же приборе.

В любое время после приобретениявозможна модернизация вашего двухканального или четырехканального осциллографа до MSO.

Эо активируется с помощью лицензии и вы получаете восемь встроенных цифровых каналов, чтобы отображать временные диаграммы.

Уникальным встроенным генератором сигналов со стандартной формой WaveGen впервые в отрасли возможен диапазон частот в 20 МГц.

Там, где пространство очень важно, например, учебные заведения, конструкторские лаборатории - этот осциллограф подходит идеально.

Так же он подходит и в предприятия с ограниченным бюджетом.

Вам не нужно больше покупать отдельные генераторы, так как вместе с новым осциллографом вы получите генератор, вырабатывающий синусоидальные, прямоугольные и пилообразные сигналы, импульсные, шумоподобные и сигналы постоянного тока.

Активаци генератора WaveGen возможна в любое время, вам нужно просто заказать опцию DSOX2WaveGen и самим установить лицензию.

Основные параметры
Полоса пропускания 70 МГц
Аналоговые каналы 4
Логические каналы 8 для моделей MSOX (или моделей DSOX после апгрейда)
Частота дискретизации 2 Гвыб/с на половине каналов, 1 Гвыб/с на всех каналах
Глубина памяти 100 Квыб
Вертикальное разрешение 8 бит
Коэффициент отклонения 2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе 2 мВ/дел - 10 мВ/дел: ± 4%
10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение 2,5 пс
Коэффициент развертки 5 нс/дел - 50 с/дел
Ограничение полосы пропускания 20 МГц
Входной импеданс 1 МОм, 18 пФ
Погрешность временной базы 25 ± 5 ppm
Режимы сбора данных
Нормальный Отображение собранных данных на экране в реальном времени
С усреднением Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегметированный Период захвата не менее 19 мкс
С обнаружением пиков Захват глитчей длительностью от 500 пс
Режим высокого разрешения Разрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительный Немедленный запуск при нажатии клавиши на панели
По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале
По ТВ сигналу Запуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульса Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логический Запуск по логической комбинации двух активных каналов
Измерения 25 автоматических измерений
Математические функции Сложение, вычитание, умножение, БПФ
Логические каналы
Количество каналов 8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации 1 ГВыб/с
Динамический диапазон ± 10 В
Генератор сигналов
Частота 0,1 Гц – 20 МГц
Формы сигнала Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Общие данные
Дисплей 8,5-дюймовый цветной WVGA TFT LCD
Скрорость обновления дисплея 50 000 осцилограмм в секунду
Интерфейс


Стандартно: USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
Опционально: USB порт для удаленного управления с ПК GPIB, LAN, VGA
Габаритные размеры 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)
Вес 3,85 кг
  • N2862B Пассивный пробник 10:1, 150 МГц;
  • Документация;
  • Осциллограф MSOX2004A.

Дополнительная комплектация

  • 10070D Пассивный пробник 1:1, 20 МГц
  • 10076B Пассивный пробник 100:1, 4 кВ, 250 МГц
  • 1146A Токовый пробник 100 кГц, 100 A
  • N2791A Высоковольтный дифференциальный пробник 25 МГц, ±700 В
  • N2792A Дифференциальный пробник 10:1, 200 МГц
  • N2862B Пассивный пробник 10:1, 150 МГц
  • N2863B Пассивный пробник 10:1, 300 МГц
  • N2889A Пассивный пробник 10:1/1:1, 350 МГц
  • N6456A Набор для монтажа в стойку
  • N6459-60001 8-канальный логический пробник
  • N6757A Мягкая сумка и крышка передней панели
  • XSOX2000-001 (DSOX2WAVEGEN) - встроенный генератор сигналов
  • XSOX2000-805 - модуль LAN/VGA
  • XSOX2000-806 - модуль GPIB
  • XSOX2000-LMT (DSOX2MASK) - тест маски
  • XSOX2000-SGM (DSOX2SGM) - cегментированная память
