• 3 Гц - 50 ГГц.
• Динамический диапазон 122 дБ.
• Чувствительность -156 дБ.

Область применения и назначение:

Приборы обладают диапазонами частот от 3 Гц до 50 ГГц, при наличии внешнего преобразователя диапазон расширяется до 325 ГГц.

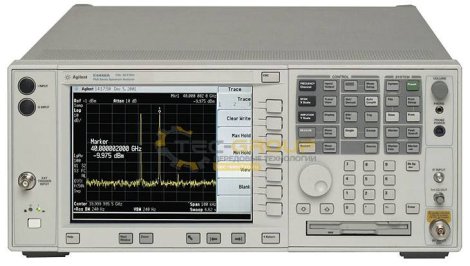

Аппарат E4448A обнаруживает побочные составляющие низкого уровня за короткое время.

Большой динамический диапазон обусловлен высоколй чувствительность прибора (минус 153 дБм) и чертой точки пересечения третьего порядка (TOI) + 17 дБм.

Сверхточные линейные показатели фиксируются благодаря полноценному цифровому тракту.

ВЧ мощности измеряются с помощью одной клавиши и распространяются на обычные форматы радиосвязи.

Для систем радиосвязи второго и третьего поколений предлагается специальный формат программ, анализирующих цифровые модуляции.

Приборы Agilent серии PSA эффективно анализируют спектр с диапазоном частот до 50 ГГц и больше, имеют обширный набор различных функций, динамический диапазон отлично комбинируется со скоростью и высокой точностью показателей.

Настольный анализатор спектра предлагает специалистам сотовой и иных видов беспроводной связи, военной и космической областей новые высокотехнические возможности, поскольку прибор может измерять миллиметровые волны и фазовые шумы, и фиксировать узкие дискретные помехи и модуляции.

Аппарат обладает высокой продуктивностью и оригинальностью.

Для проведения эффективных исследований к измерительным приборам предъявляются такие требования, как широкие измерительные возможности, всеохватность измерений и легкость в эксплуатации. Наличие в приборе анализаторов спектра серии PSA значительно ускоряет нахождение поломок и сверку схемных решений. Такой аппарат позволяет настраивать эффективные установки для различных измерений спектра, создавать новые методики фиксирования силы модулированных сигналов Пользуясь специальными программами для измерения цифровой демодуляции, можно достигнуть битового уровня. Условием для сверки работы схем является точность полученных измерений, поэтому наша компания оценивает в первую очередь отсутствие ошибок во время измерений. Компания полностью отвечает перед заказчиками за высокие технические характеристики серии PSA.

Применение приборов серии PSA в промышленности повышает производительность.

Приборы серии PSA применяются для объемных автоматизированных испытаний базовых станций мобильной связи, а также для ручного настраивания генераторов, что позволяет повысить производительность.

Оптимизация производительности происходит за счет уменьшения времени прохождения автоматических испытаний, поскольку прибор обладает ускоренной разверткой 1 мс, мощность в соседнем канале измеряется за 30 мс, а обновление данных происходит за 45с. Измерения с помощью одной клавиши позволяют быстро производить ручные измерения за счет нажима меньшего числа клавиш. Время перестройки и поиск поломок сокращается благодаря использованию анализаторов серии PSA, с помощью которых легко менять программы.

Прибор увеличивает выход качественной продукции.

Используя прибор, Вы получаете продукцию высшего качества и большего количества благодаря сверхточным измерениям, позволяющим уменьшить допуски технических характеристик приборов. Постоянное отслеживание условий функционирования анализатора обеспечивают разветвленные алгоритмы, они же сигнализируют о необходимости внутренней подстройки в фоновом режиме.

В одном приборе сконцентрированы различные технические новшества.

Функциональные возможности прибора огромны, хотя он занимает только 177 мм стоечного пространства. Измерение мощности происходит с большой линейностью и точностью (типовое значение ±0,17 дБ). Цифровая демодуляция возможна в связи с использованием специальных измерительных программ для мобильных систем связи. Обладает возможностями измерений фазовых шумов. Кроме вышеперечисленых, прибор имеет и другие возможности, его совершенствование продолжается.

Анализ спектра, отвечающий самым высоким требованиям

Качественные измерения обеспечивают высокие технические показатели прибора. С его помощью производится скоростной контроль сигналов обширного динамического диапазона.

• Аттенюатор с шагом установки 2 дБ.
• Полоса пропускания на 160 значений (с шагом 10%).
• -Возможность установки по специальному требованию встроенного усилителя. Устранение шумовых во время измерения мощности в соседнем канале
• Средний уровень собственного шума типовый - минус 153 дБм .
• Средний уровень собственного шума со встроенным предусилителем типовый - 166 дБм.
• Точка пересечения имеет типовое значение 3 порядка (TOI) плюс 19 дБм.
• Точка компрессии усилителя с номинальным значением на 1 дБ плюс 7 дБм.
• Фазовый шум с типовым значением при отстройке на 10 кГц минус 118 дБс/Гц.
• Динамический диапазон с типовым значением во время измерения мощности в соседнем канале в системах W- CDMA (при выключенной коррекции шума) 81 дБ.

Высокую точность и линейность измерений гарантирует применение современных схемных решений и технологических приемов в конструкции анализаторов E4448A. За счет использования цифрового тракта ПЧ с автоматическим выбором пределов ликвидируются неопределенности измерения уровня.

Изменения наружного температурного режима не искажают показатели прибора благодаря автоматической подстройке

Для компенсации потерь при испытаниях существует амплитудная коррекция

Неточности измерения уровня типовые ±0,17 дБ.

Допустимые погрешности опорного уровня 0 дБ.

При переключении шкалы экрана неточность составляет 0 дБ.

При переключении полос пропускания неточность составляет ±0,05 дБ.

Линейность шкалы экрана ±0,07 дБ

Специалисты любого уровня квалификации, пользуясь анализатором спектра, получат высокоточные показатели.

Сравнение свипирования с БПФ.

Для работы прибора применяется технология свипирования частоты в сочетании с цифровыми фильтрами для выявления полос пропускания, а также техника быстрого преобразования Фурье (БПФ) с использованием цифровых фильтров, что помогает обеспечивать баланс времени измерений и чувствительности прибора.

Устранение фазового шума

Фазовый шум устраняется при настройке местного гетеродина на основе кольца фазовой автоподстройки рядом с несущей на полосе отстроек до 50 кГц или выше 50 кГц,

Цифровые детекторы.

Для произведения измерения разных сигналов (непрерывных, шумовых, подобных шумам) большое значение имеют режимы детектора. Приборы серии PSA снабжены различными детекторами, корректирующими показатели измерений.

Перечень детекторов:

• нормальный детектор;
• логарифмический детектор среднего значения;
• детектор среднеквадратический, детектор напряжения;
• детектор пиковый;
• детектор мгновенного значения;
• детектор отрицательного максимума;
• детекторы для электромагнитных помех (квазипиковый, пиковый, среднего значения).

Время измерений

Быстрые измерения за счет выбора режима свипирования или технологии БПФ, или облегчения полосы пропускания и входного аттенюатора.

• Развертка в режиме нулевой полосы обзора длительностью 1 мкс.
• Развертки в режиме ненулевой полосы обзора длительностью 1 мс.
• Режим местного управления со скоростью более 50 измерений в секунду.
• Режим дистанционного управления со скоростью более 45 измерений в секунду.
• Измерение мощности в соседнем канале со скоростью 30 мс.
• Мгновенное выявление дискретных помех.

Набор измерений мощности.

Благодаря особенным характеристикам прибора измерение показателей широкополосных сигналов становится более простым и доступным. В серии PSA доступен большой выбор гибких измерений мощности с помощью одной клавиши в диапазоне ВЧ и микроволновом в системах с разными форматами радиосвязи 2-го и 3-го поколений (2G/3G), W-LAN, Bluetooth, UWB и S-DBM. Все приборы этого вида снабжены однотипным набором для измерения мощности:

• в канале;
• в занимаемой полосе частот;
• при нескольких отстройках в соседнем канале;
• при нескольких несущих и в соседнем канале при 12 несущих;
• учетные характеристики мощности (дополняющая интегральная функция распределения);
• искажения гармонические;
• пакетная мощность;
• уровень точки пересечения 3-го порядка (TOI);
• побочные излучения;
• спектральная маска излучения.

Измерение электромагнитных помех (ЭМП)

Приборы серии PSA снабжены стандартными (CLSPR и MIL) вмонтированными детекторами и полосами пропускания, предназначенными для фиксации электромагнитных влияний и определения соответствия стандартам. Анализатор определяет помехи проводимости и излучения на предварительном этапе проектирования приборов и предотвращает дорогие переделки приборов.

Цифровой преобразователь, использующий полосу 40/80 МГц (опция 140/122).

Приборы серии PSA захватывают и снимают показатели длительных сигналов с полосой анализа до 40 или 80 МГц, динамическим диапазоном 78 дБ (типовое значение) и высокой фазовой линейностью и равномерностью характеристики амплитуд.

Линии ограничений

Специалист, использующий прибор, может сам настраивать ограничительные линии для проведения допусковых испытаний, используя принцип “в допуске/не в допуске”.

Развертка стробированная

Система стробированной развертки входит в типовые функции анализаторов. Она дает возможность для анализа нестабильных во времени сигналов, например пакетных ВЧ сигналов и сигналов TDMA. Разверстка устраняет шумы, возникающие при включении и выключении несущей.

Цифровая демодуляция (опция В7J). Аппаратные средства.

Цифровая демодуляция анализирует определенный формат сигналов, спектр и временные формы сигнала и его квадратурные составляющие (I/Q), через GPIB или LAN, а также отвечает за включение аттенюатора с электронным управлением с шагом 1 дБ.

Специальные средства для измерений.

Дополнительные устройства для специальных измерений и выполнения индивидуальных заданий легко монтируются в прибор, если их заказать специально.

Определитель фазового шума (опция 226).

С помощью этого дополнения строятся графики относительной плотности спектра фазового шума, измеряемого в дБс/Гц, измеряется джиттер и постоянно фиксируется фазовый шум для конкретной частотной точки.

Работа с внешним источником (опция 215).

С помощью этой опции анализатор осуществляет управление генераторами, подающими сигналы для анализатора. При работе с составляющими цепей в пределах 50 ГГц программа свипирует в разных режимах для улучшения измерений, применяя систему «стимул-отклик». Возможность измерений при различных уровнях мощности обеспечивает обширный динамический диапазон прибора до 108,9 дБ.

Программа коэффициента шумов(опция 219).

С ее помощью фиксируются коэффициенты шумов усиления в частотном диапазоне от 100 кГц до 26,5 ГГц, руководство для оформления установок измерений выводится на экран, и в качестве калькулятора определяются неточности системы измерения

Мобильная связь

С помощью анализаторов измеряется мощность и анализируются модуляции основных мобильных операторов:

• - W-CDMA (опция BAF) для исходящей и нисходящей линий связи;
• - HSDPA (опция 210) расширение возможностей опции W-CDMA;
• - GSM с EDGE (опция 202), включающая измерения PvT (зависимость мощности от времени) и ORFS (выходной ВЧ спектр);
• - cdma2000 (опция B78) для прямого и обратного каналов;
• - 1xEV-DV (опция 214) расширение возможностей опции cdma2000;
• - 1xEV-DO (опция 204) для прямого и обратного каналов;
• - cdmaOne (опция BAC);
• - TD-SCDMA (опция 211) только измерение мощности;
• - NADC/PDC (опция BAE).

Доступный интерфейс пользователя.

PSA-анализаторы отличаются простотой в использовании, обладая большим цветным экраном и клавишами управления на передней панели для самых востребованных манипуляций. Клавиши обеспечивают доступ ко всем функциям прибора. Самые частые измерения обеспечены режимом «одна клавиша».

Цифровой интеллект E4448A.

Автоматический выбор предела обеспечивает цифровой тракт ПЧ.

Сигнал обрабатывается в цифровом формате после перехода на низкие частоты. Положительный эффект такого режима состоит в следующем:

• Шаговые 10 % фильтры фиксируют полосы пропускания
• Значения полос пропускания имеют большую точность
• Отсутствие неточностей переключения шкалы экрана и опорного уровня и оптимальный коэффициент прямоугольности фильтров.
• Скоростная развертка.
• Экран с повышенной разрешающей способностью.
• Способность применения БПФ.
• Различные детекторные режимы.
• Во всех точках экрана сигнал измеряется без погрешностей.
• Сигналы малого уровня воспринимаются одновременно с большими сигналами с такой же точностью.

Больше информации в руководстве Measurement Innovations and Benefits (Новые достижения в измерениях), публикация № 5980-3082EN.

Подключение к пользовательским компьютерам, принтерам и программам производится по стандартной схеме, используя драйверы IVI-COM для сред графического программирования Agilent VEE, National Instruments Lab View и Lab Windows.

Для работы с программами Microsoft® Excel и Word используется программа IntuiLink.

Программирование с помощью SCPI.

С целью уравнивания опций анализаторов HP8566/8B или HP/Agilent 8560 и 8590 с приборами серии PSA используются программы совместимости кодов (опция 266)

Видеосигнала фиксируется по оси Y.

Предусмотрен разъем для принтера.

Для дистанционного управления функциями анализатора из любой точки мира, просмотра сигналов через интернет, а также записи и оценки данных предлагается программа Benchlink Web Remote или опция 230.

Выполнение функции подключения прибора и создания испытательной программы на основе мощных средств Microsoft Visual Studio/.NET позволяют наборы средств компании Agilent.

Легко и безошибочно устанавливает соединение между приборами и компьютером обеспеченный программой комплект с библиотекой ввода и вывода IO Libraries Suite, поставляемый со всеми анализаторами спектра серии PSA.

Компания Agilent предлагает программу 89601A векторного анализа сигналов, которая базируется на ПК совмещенного с анализатором PSA и является важным средством для базовых разработок и исследований продукции. Программа предназначена для специалистов, занимающихся современными широкополосными системами связи. Использование типового динамического диапазона в 80 дБ и типовой полосы анализа в 80 МГц, (опция 122), позволяет оценить параметры аналоговых и цифровых модулированных сигналов. С помощью программы векторного анализа сигналов 89601А стало возможным объединить алгоритмы демодуляции с большой гибкостью технических средств скалярного и векторного анализа, что позволяет специалистам обнаруживать неисправности, а также верифицировать работы радиосистем на первичном уровне.
