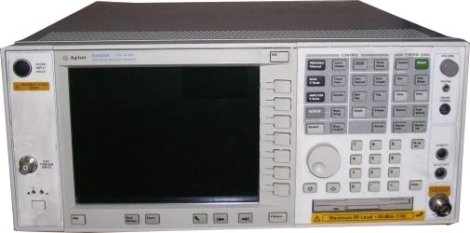

Анализатор спектра E4443A


Анализатор спектра E4443A
Логотип Agilent Technologies
Доставка по всей России
Гарантийные обязательства
Производитель: Agilent Technologies (США)
  • Описание
  • Характеристики
  • Комплектация
  • Динамический диапазон от 116 до 122 дБ (в полосе 26,5 ГГц).
  • Чувствительность от -156 до -153 дБм (в зависимости от диапазона частот).
  • Фазовый шум на 1 ГГц: при отстройке на 10 кГц -118 дБс/Гц, при отстройке на 1МГц -147 дБс/Гц, при отстройке на 10 МГц -159 дБс/Гц.
  • Погрешность: суммарная амплитудная ±0,24 дБ; по полосе обзора ±0,2%.
  • Минимальная длительность развертки 1 мс.
  • Скорость измерений ≥ 50 измерений/с. Высочайшая скорость измерений достигается путем переключения между традиционным свипированием частоты и цифровым анализом на основе БПФ.
  • Следящий генератор (опция).
  • Полоса пропускания от 1Гц до 8МГц (10% ступенями).
  • Полностью цифровой тракт ПЧ обеспечивает высочайшую точность и линейность.
  • Самый широкий набор стандартных измерений. Возможность измерения электромагнитных помех.

Область применения и назначение:

Прибор производит анализ спектра высокой частоты около 26б,5 ГГц, имеет огромный перечень опций измерения, высокую скорость работы и безошибочности показаний, современный дизайн.

В прибор Agilent E4443 A серии PSA внесены улучшения, он работает быстрее и имеет более широкий динамический диапазон. Соответствие динамического диапазона и скорости достигаются применением аттенюатора с шагом в 2 дБ и 160 и фильтров 100% шагов с разными полосами пропускания, дающих оптимальную настройку прибора.

Передовой дизайн Е4443А дает возможность задействовать цифровой блок вывода промежуточной частоты, сверхточный генератор и внутреннюю систему подстройки в автоматическом режиме. Благодаря этому анализатор является сверхточным прибором и отвечает требованиям производителя.

Вследствие объемного руководства по использованию прибора не представляется возможным предоставить его полностью в данном документе. Однако, если Вы напишете или позвоните нам, мы дадим Вам информацию о режимах работы, функциях измерений, описание технических характеристик и эксплуатационные инструкции.

Оригинальные характеристики прибора Е4443A:

  • динамический диапазон колеблется от 116 до 122 дБ, а полоса составляет 26,5 ГГц;
  • колебание чувствительности в разных диапазонах частот составляет от 156 до -153 дБм;
  • фазовый шум на 1 ГГц при различных отстройках будет разным, так при отстройке на 10 кГц равен-118 дБс/Гц, при отстройке на 1МГц будет 147 дБс/Гц, при отстройке на 10 МГц равняется 159 дБс/Гц;
  • возможность неточностей такова: суммарная амплитудная составляет ±0,24 д; а по полосе обзора может быть ±0,2%;
  • наименьшая длительность развертки 1 мс;
  • скоростной режим ≥ 50 измерений/с. Доступна максимальная скорость измерений. На основе БПФ достигается максимальная скорость измерений в результате переключения между обычным свипированием частоты и цифровым анализом;
  • опция следящий генератор;
  • полоса пропускания варьируется от 1Гц до 8МГц (10% ступенями);
  • стопроцентно цифровой тракт ПЧ гарантирует абсолютную точность и линейность;
  • производство стандартных измерений любого формата. Можно измерять электромагнитные помехи.

Технические характеристики анализатора спектра Agilent Е4443А:

Параметры Значения
Частотные параметры
Открытый вход От 3 Гц до 6,7 ГГц
Закрытый вход От 10 МГц до 6,7 ГГц
Полоса Режим работы на гармониках (номер гармоники N)
0 1– От 3 Гц до 3 ГГц
1 1– От 2,85 ГГц до 6,7 ГГц
2 2– От 6,2 ГГц до 13,2 ГГц
3 4– От 12,8 ГГц до 19,2 ГГц
4 4– От 18,7 ГГц до 26,5 ГГц
5 4+ От 26,4 ГГц до 31,15 ГГц
Опорная частота Погрешность ± [(время от последней подстройки х скорость старения) + температурная нестабильность + погрешностькалибровки]
Скорость старения ± 1 х 10 −7 за год
Температурнаянестабильность
в интервале от 20 до 30°С

± 1 х 10 −8

Температурнаянестабильность
в интервале от 0 до 55°С
± 5 х 10 −8
Погрешность калибровки ± 7 х 10 −8

Счетчик частоты маркера
Погрешность ± (частота маркера х погрешность
опорной частоты + 0,100 Гц)
Разрешение счетчика 0,001 Гц
Погрешность счетчика
разности частот
± (разность частот х погрешность
опорной частоты + 0,141 Гц)
Полоса обзора (режим БПФ и свипирования) 0 Гц (нулевая полоса обзора), от 10 Гц до максимальной
частоты диапазона для данной модели
Разрешение 2 Гц
Погрешность ± [0,2 % х полоса обзора + полоса обзора/ (число точек развертки − 1)]
Полоса пропускания
Диапазон (полоса на уровне минус 3,01 дБ) От 1 Гц до 3 МГц (шаг 10 %),4, 5, 6 и 8 МГц
Погрешность Полоса пропускания от 1 Гц до 1,5 МГц ± 2 % номинально

Полоса пропускания
от 1,6 МГц до 3 МГц

центр. частота CF ≤ 3ГГц ± 7 % номинально
центр. частота CF > 3ГГц ± 8 % номинально
Полоса пропускания
от 4 до 8 МГц
центр. частота CF ≤ 3 ГГц

± 15 % номинально

центр. частота CF > 3 ГГц ± 20 % номинально
Коэффициент прямоугольности (избирательность) (по уровням 4,1:1 номинально
Амплитудные параметры

Измерение амплитуды

Пределы измерения
уровня сигнала
От среднего уровня собственных
шумов до макс. безопасного
уровня входного сигнала
Диапазон ослаблений
входного аттенюатора
От 0 до 70 дБ, шаг 2 дБ

Макс. безопасный уровень входного сигнала


Макс. полная мощность
+30 дБм (1 Вт)
С предусилителем
(вариант комплектации 1DS)
+25 дБм
Диапазон индикатора
Логарифмическая шкала От 0,1 до 1 дБ/дел, шаг 0,1 дБ
От 1 до 20 дБ/дел, шаг 1 дБ
(10 делений масштабной сетки)
Линейная шкала 10 делений
Единицы шкалы дБм, дБмВ, дБмкВ, В и Вт
Абсолютная погрешность измерения амплитуды На частоте 50 МГц ±0,27 дБ (±0,11 дБ, тип. знач.)
На всех частотах ±(0,27 + неравномерность ЧХ)
±(0,11 + неравномерность ЧХ),типовое значение
От 3 Гц до 3 ГГц
(с 95 %9ной достоверностью)

±0,24 дБ
С предусилителем (вариант 1DS) ±(0,45 + неравномерность ЧХ)
±(0,15 + неравномерность ЧХ),типовое значение

Коэффициент стоячей волны входногонапряжения (КСВн)(Ослабление аттенюатора ≥ 8 дБ)

От 50 МГц до 3 ГГц < 1,13 номинально
От 3 до 18 ГГц < 1,27 номинально
От 18 до 26,5 ГГц Е < 1,37 номинально
От 26,5 до 50 ГГц < 1,57 номинально
С предусилителем(от 50 МГц до 3 ГГц,ослабл. аттенюатора Е4< 1,13 номинально
Опорный уровень Диапазон Логарифмическая шкала От –170 до +30 дБм, шаг 0,01 дБ
Линейная шкала
От 707 пВ до 7,07 В, шаг 1 %

Разрешение
Логарифмическая шкала 0,01 дБ
Линейная шкала ≤0,1 % от опорного уровня
Погрешность 0 дБ

Комплект поставки Agilent E4443A:

  • Анализатор сигналов;
  • Краткое руководство по эксплуатации;
  • Интерфейсный кабель RS-232;
  • Специализированное ПО "IntuiLink"

Опции анализатора спектра E4443A:

Е4443А-110 Встр. предусилитель во всей полосе частот
Е4443А-1DS Встр. предусилитель от 100 кГц до 3 ГГц
Е4443А-B7J Аппар. средства цифровой демодуляции
Е4443А-122 Цифровой преобразователь до 80 МГц
Е4443А-140 Цифровой преобразователь до 40 МГц
Е4443А-123 Широкополосный выход ПЧ переключателя преселектора
Е4443А-124 Выход видеоусилителя оси Y
Е4443А-H70 Выход ПЧ 70 МГц
Е4443А-111 Интерфейс USB
