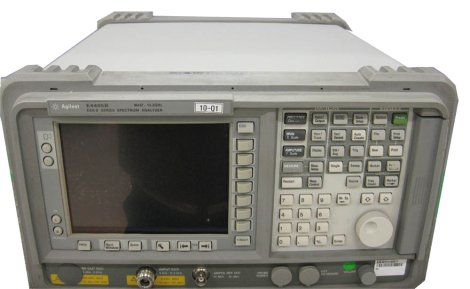

Анализатор спектра E4405B
 |
 |
|
 |
 Доставка по всей России |
 Гарантийные обязательства |
- Описание
- Характеристики
- Комплектация
- Динамический диапазон 108 дБ.
- Чувствительность ≤ дБм (на частотах ≤ 3 ГГц).
- Фазовый шум на 1 ГГц при отстройке на 10 кГц -104 дБс/Гц.
- Погрешность: суммарная амплитудная ±0,4 дБ; по полосе обзора ±0,5%; по частоте ±101 Гц (на частоте 1ГГц).
- Минимальная длительность развертки 1 мс.
- Скорость измерений ≥ 45 измерений/с.
- Следящий генератор (опция).
- Полоса пропускания от 1Гц до 5МГц.
- Шасси с 6 гнездами для установки дополнительных плат. Возможность настройки анализатора на решение конкретных задач, таких как: измерение фазового шума, анализ сигналов систем GSM/GPRS, cdmaOne, Bluetooth, анализ модуляций.
- Порт GPIB (опция).
- Время работы от батареи до 1,9 часа (2 аккумуляторных батареи опционально).
Технические характеристики анализатора спектра Agilent E4405B:
| Параметр | Значение | |
| Частотные измерения | ||
| Частотный диапазон | DC DC (Opt-UKB) AC Полоса N 0 1- 0 (Opt-UKB) 1 1- 2 2- |
9 кГц до 13,2 ГГц 30 Гц до 13,2 ГГц 100 кГц до 13,2 ГГц 9 кГц до 3,0 ГГц 30 Гц до 3,0 ГГц 2,85 ГГц до 6,7 ГГц 6,2 ГГц до 13,2 ГГц |
| Источник опорной частоты | ||
| Стандартный | Опциональный (Opt-1D5) | |
| Стабильность | ±2 x 10-6/год | ±1 x 10-7/год |
| Точность установки | ±5 x 10-7 | ±1 x 10-8 |
| Температурная стабильность | ±5 x 10-6 | ±1 x 10-8 (при 20…30 °C) |
| Точность считывания частоты | (Start, Stop, Center, Marker): ±(точность считывания x погрешность опорного уровня частоты1 + точность диапазона + 15% полосы разрешения + 10 Гц + 1Гц х N) | |
| Счетчик частоты маркера | ||
| Разрешение | Выбираемое пользователем: от 1 Гц до 100 кГц | |
| Точность | ± (частота маркера х погрешность опорного уровня частоты1 + разрешающая способность счетчика) | |
| Полоса обзора | Диапазон Разрешающая способность Точность (> 2000 точек развертки) |
0 Гц (нулевая полоса), от 100 Гц … Максимальная частота анализатора 2 Гц х N ±0,5% полосы обзора |
| Время развертки | ||
| Ширина полосы | ||
| > 0 Гц | От 1 мс до 4000 с | |
| = 0 Гц | От 10 мкс до 4000 с | |
| Opt - AYX | От 50 нс до 4000 с | |
| Opt - B7D | От 25 нс до 4000 с | |
| Точность | ±1% | |
| Срабатывание развертки | Свободное, единичное, линейное, видео, задержанное, внешнее, смещенное, временное окно (Opt-1D6), и по ТВ сигналу (Opt-B7B) | |
| Диапазон задержки срабатывания |
От 1 мкс до 400 с | |
| Диапазон разверток | От 101 до 8192 точек | |
| При полосе обзора =0 Гц | От 2 до 8192 точек | |
| Полоса пропускания Диапазон |
От 1 кГц до 5 МГц (при-3 дБ) при последовательности 1-3-10 от 9 кГц до 120 кГц (при -6 дБ) для ЭМИ |
|
| Option -1DR | Добавляет фильтры 10, 30, 100 и 300 Гц (при -3 дБ) и 200 Гц (при -6 дБ) для ЭМИ (для полос обзора ≤ 5 МГц) | |
| Точность | От 1 кГц до 3 МГц 5 МГц От 1 Гц до 300 Гц (Opt-1DR) |
±15% ±30% ±30% |
| Избирательность (характерная) -60 дБ/-3 дБ |
От 10 Гц до 300 Гц От 1 кГц до 5 МГц |
по Гауссу 4 поля, по Гауссу |
| Видео полоса (-3 дБ) | Ширина Option -1DR |
От 30 Гц до 3 МГц при последовательности 1-3-10 Добавляет фильтры 1, 3 и 10 Гц (при полосе пропускания ≤ 1 кГц) |
| Стабильность Ширина радиополосы (RBW) 1 кГц, ширина видеополосы (VBW) 30 Гц и детектор выборок |
||
| Смещение от CW на | Шум боковой полосы | Типичное значение |
| ≥ 1 кГц | н.д. | ≤ -78 дБц/Гц (-1D5) |
| ≥ 10 кГц | ≤ -90 дБц/Гц | ≤ -94 дБц/Гц |
| ≥ 20 кГц | ≤ -100 дБц/Гц | ≤ -105 дБц/Гц |
| ≥ 30 кГц | ≤ -106 дБц/Гц | ≤ -112 дБц/Гц |
| ≥ 100 кГц | ≤ -119 дБц/Гц | ≤ -122 дБц/Гц |
| ≥ 1 МГц | ≤ -125 дБц/Гц | ≤ -127 дБц/Гц |
| ≥ 5 МГц | ≤ -127 дБц/Гц | ≤ -129 дБц/Гц |
| ≥ 10 МГц | ≤ -131 дБц/Гц | ≤ -136 дБц/Гц |
| Option -120: | ||
| ≥ 1 МГц | ≤ -125 дБц/Гц | ≤ -127 дБц/Гц |
| ≥ 5 МГц | ≤ -127 дБц/Гц | ≤ -129 дБц/Гц |
| ≥ 10 МГц | ≤ -131 дБц/Гц | ≤ -136 дБц/Гц |
| Остаточная ЧМ | ||
| При ширине радио и видео полос 1 кГц: |
размах (пик-пик) ≤ 150 Гц • N в 100 мсек. | |
| Оption -1D5 | размах (пик-пик) ≤ 100 Гц • N4 в 100 мсек. | |
| Option -1DR | размах (пик-пик) ≤ 10 Гц • N4 в 20 мсек. | |
| Option -1DR & -1D5 | размах (пик-пик) ≤ 2 Гц • N4 в 20 мсек. | |
| Боковые системные полосы | Сдвиг относительно сигнала CW ≥ 30 кГц | ≤ -65 дБц + 20 Log N |
| Амплитудные измерения | ||
| Амплитудный диапазон | ||
| Диапзон измерений | Отображает средний уровень шума к максимальному безопасному входному уровню | |
| Входной диапазон аттенюатора | От 0 до 65 дБ (75 дБ), при шаге 5 дБ | |
| Детекторы по трассам | Пиковый, по отрицательному пику, среднеквадратичный по выборкам, усредняющий | |
| Максимально безопасный входной уровень |
||
| Средняя постоянная мощность (настройка входного аттенюатора ≥ 15 дБ) |
+30 дБм (1 Вт) | |
| Пиковая импульсная мощность (настройка входного аттенюатора ≥ 30 дБ) |
+50 дБм (100 Вт) | |
| DC | 0 Vdc (dc coupled); 50 V (ac coupled) |
|
| Нелинейность амплитудной характеристики 1дБ (общая мощность на входном смесителе) |
От 50 МГЦ до 6,7 ГГц От 6,7 ГГЦ до 13,2 ГГц От 13,2 ГГц до 26,5 ГГц |
0 дБм - 3 дБм - 5 дБм |
| Диапазоны вывода на экран | ||
| Логарифмическая шкала | 0.1, 0.2, 0.5 дБ на деление и от 1 до 20 дБ на деление при шаге 1дБ; 10 делений на экране |
|
| RBW ≥ 1 кГц | От 0 до –85 дБ от калибруемого опорного уровня | |
| Отображаемый средний уровень шума (DANL) (dBm) (закрытый вход, затухание 0дБ, детектор выборок) |
1 кГц RBW; 30 Гц VBW 10 Гц RBW; 1 Гц VBW (Option -1DR) 1 Гц RBW; 1 Гц VBW (Option -1DR и -1D5)25 |
|
| КСВН на РЧ входе (частота настроена, затухание 10 дБ) | 100 Гц до 100 кГц 9 кГц до 100 кГц 100 кГц до 6,7 ГГц 6,7 ГГц до 13,2 ГГц |
1,1:1 (Option -UKB) 2,0:1 1,3:1 1,5:1 |
| Неточность установки входного аттенюатора на 50МГц Затухание |
0 дБ до 5 дБ 10 дБ 15 дБ |
±0,3 дБ Опорный ±0,3 дБ |
| Общая амплитудная точность | ±(0,54 дБ + абсолютная частотная характеристика) | |
| Погрешность переключения ширины радиополосы (на опорном уровне) |
1 кГц RBW 1 Гц до 3 Гц 10 кГц до 3 МГц RBW 5 МГц RBW |
Опорный ±0,3 дБ ±0,3 дБ ±0,6 дБ |
| Диапазон | От -149,9 дБм до максимального уровня смесителя + установка аттенюатора |
|
| Разрешение | Логарифмическая шкала Линейная шкала |
±0,1 дБ ±0,12% от опорного уровня |
| Точность (опорный уровень– настройка затухания + усиление предусилителя) | ±0,3 дБ (-10 дБм до -60 дБм) ±0,5 дБ (-60 дБм до -85 дБм) ±0,7 дБ (-85 дБм до -90 дБм) |
|
