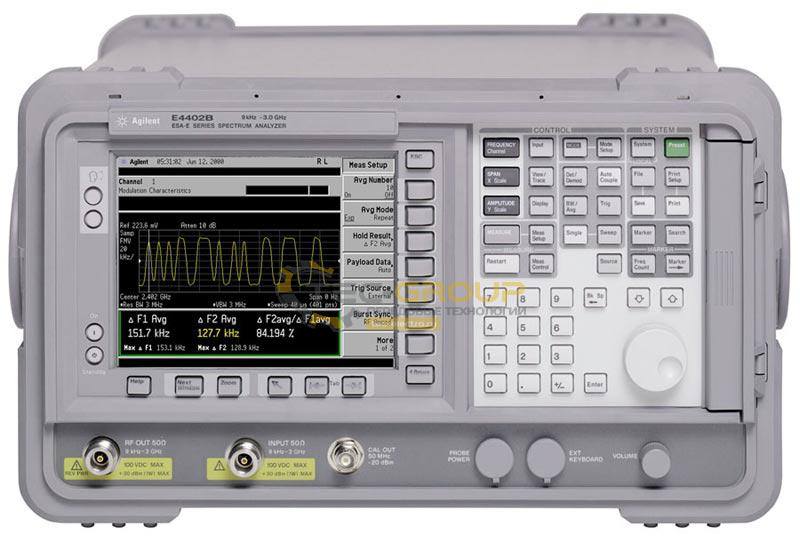

Анализатор спектра E4402B


Анализатор спектра E4402B
Логотип Agilent Technologies
Доставка по всей России
Гарантийные обязательства
Производитель: Agilent Technologies (США)
  • Описание
  • Характеристики
  • Комплектация
  • Динамический диапазон 108 дБ.
  • Чувствительность ≤ дБм (на частотах ≤ 3 ГГц).
  • Фазовый шум на 1 ГГц при отстройке на 10 кГц -104 дБс/Гц.
  • Погрешность: суммарная амплитудная ±0,4 дБ; по полосе обзора ±0,5%; по частоте ±101 Гц (на частоте 1ГГц).
  • Минимальная длительность развертки 1 мс.
  • Скорость измерений ≥ 45 измерений/с.
  • Следящий генератор (опция).
  • Полоса пропускания от 1Гц до 5МГц.
  • Время работы от батареи до 1,9 часа (2 аккумуляторных батареи опционально).
  • Шасси с 6 гнездами для установки дополнительных плат. Возможность настройки анализатора на решение конкретных задач, таких как: измерение фазового шума, анализ сигналов систем GSM/GPRS, cdmaOne, Bluetooth, анализ модуляций.
  • Порт GPIB (опция).

Область применения и назначение:

Аппарат Agilent E4402B серии ESA-E применяется для произведения измерений в таких диапазонах, как радиочастотный и нижний микроволновой, представляет собой легкий в переноске высококлассный аппарат среднего функционального звена.

Обладает большим набором функций при доступной цене.

При применении E4402B, возможно видеть спектр сигнала почти в настоящем времени, поскольку он дает в секунду около 40 обновлений, используя промежуток времени для прохождения ПП в пределах до 1 мс.

Возможность управления на расстоянии E 4402B при большой скорости передачи показаний экономит время в процессе автоматического тестирования. Прибор дает возможность фиксировать быструю смену сигналов во времени благодаря устанавливаемому опционально времени прохода 25 нс.

Прибор снабжен фазопостоянным синтезатором встроенного типа, дающим возможность производить высокоточные, постоянные и воспроизводимые измерения.

При использовании прибора не наблюдаются дефекты частот из-за точности установки частоты до 1 дБ на протяжении всего диапазона до 3 ГГц, а также благодаря поддержке фактора коррекции амплитуды. Гарантируется долгосрочное сохранение калибровки и постоянна высокая точность показателей без коррекции, поскольку в приборе используется автоматическая фоновая подстройка.

Возможно снабжение прибора E4402B возможностью использовать узкополосные цифровые фильтры (Narrow Resolution Bandwidths) от 1 Гц до 300 Гц, что дает возможность дифференцировать близкие сигналы и измерять их. Такие фильтры обладают отличной избирательностью, что облегчает анализирование минимальных сигналов, обладающих частотами вокруг несущей.

Отличия цифровых фильтров состоят также в повышенной чувствительности и скорости работы, превышающей аналоговые приборы более чем в 200 раз.

E4402B обнаруживает искажения показаний на низких уровнях, поскольку обладает динамическим диапазоном в 108 дБ для гармоник 3 порядка и аттенюатор с шагом в 5 дБ. Качество обслуживания спектрограмм повышено вследствие скоростных измерений, большей (-166 дБ) чувсвительности опционального предусилителя.

Прибор E4402B улавливает и усиленные, и ослабленные сигналы, поскольку обладает калиброванным динамическим диапазоном 120 дБ.

Имеется возможность дополнения прибора многими программными и аппаратными опциями, благодаря чему Вы, приобретаете прибор предназначеный для конкретных целей, и при этом не переплачиваете. Оснащенность аппарата Шасси E4402B под 6 карт с программными опциями предоставляет широкий диапазон измерительных функций и возможности дальнейшего расширения.

Особенностью прибора является наличие:

  • Фильтров цифровых узкополосных 1, 3, 10, 30, 100, 200 и 300 Гц;
  • Временной спектральный анализ;
  • Прослушивание сигналов ЧМ; настройка, демодуляция, измерение отклонений;
  • ТВ-триггер;цветная картинка выводится на экран аппарата;
  • Генератор следящий;
  • Предусилитель;
  • Апарат работает на низких частотах в 100 Гц;
  • Генератор задающий высокой стабильности;
  • Промежуток времени прохождения полосы пропускания уменьшен до 25 нс;
  • Питание аппарата производится от батареи в 12В;
  • Для цифровой демодуляции существуют коммутационные аппаратные опции;
  • Вход на 75 ом.

Для удаленного управления аппаратом по WEB-интерфейсу ПО.

Внутренняя память позволяет хранить около двухсот спектрограмм или настроек и опций измерений. Показания прибора переносятся на компьютер с помощью флоппи-дисковода или с помощью ПО "IntuiLink", при этом рекомендуются интерфейсы GPIB RS-232 либо LAN. Доступны также настройки для использования таймера и восстановление и копирование установок E4402B.

Имется возможность фиксировать погрешности модуля вектора (EVM) и величин для главных стандартов сотовой связи поколений 2G/3G, зависимых от этой погрешности в связи с наличием РЧ и цифрового демодулирующего аппаратного обеспечения благодаря комбинации опций B74 и 229. Имеющийся в приборе анализ звездной и глаз-диаграммы , обеспечивается благодаря высокому качеству модуляций.

Наличие опции 304 делает возможным измерять трансляцию совместимых сигналов стандартных Bluetooth, что отображено в функции Анализ BLUETOOTH.

Передача GSM-совместимых сигналов: P-GSM, E-GSM, R-GSM, DCS1800 и PCS1900) измеряется РЧ и цифровым демодулирующим аппаратным обеспечением (комбинация опций BAH и B74) –функция Анализ GSM/GPRS.

Прибор может измерять отрезки до пробитого кабеля (с опцией следящего генератора), побочные излучения, фиксировать фазовые и частотные ошибки, мощность передачи, временные изменения мощности, производить мониторинг канала.

Измерения трансляции сигналов стандарта cdma One обеспечивает функция Анализ cdmaOne (комбинация опций BAC и B74).

Анализатор спектра E4402B измеряет коды, частоту и модуляции, в том числе и цифровые демодуляции.

Кроме того, прибор может измерять:

  • мощности в канале;
  • приемную мощность в канале;
  • качество модуляции (rho);
  • кодовую мощность;
  • мощность побочных излучений;
  • занимаемую полосу частот;
  • Мониторинг канала;
  • мощность соседнего канала.

Превосходства анализатора спектра Е4402В:

Время настройки и измерений аппарата E4402B короткое, поскольку прибор позволяет разбить прохождение полосы пропускания на меньшие участки , выборочно анализируя только нужные участки в процессе слияния разрозненных частотных участков и отдельных гармоник в одном сегменте до 32. Это позволяет избавиться от прохождения всей текущей полосы пропускания.

В результате варьирования количества точек на один трейс от 101 до 8192 стал возможен баланс между частотным разрешением и скоростью анализа.

Применение многих типов детекторов: среднеквадратичного пикового, отрицательногой пикового, относительного, квадратичного.

Чтобы пользователь не обращался постоянно к печатным инструкциям для E4402B, имеется встроенная система интерактивной помощи (разумный интерфейс)

Прибор приводится в рабочее состояние одной кнопкой, имеются настройки для радиоизмерений, а именно: комплементарной интегральной функции распределения (CCDF), измерений занимаемой полосы частот (OBW), , мощности в канале, мощности в соседнем канале (ACP), искажения гармоник и др.

Наличие большого числа линий-ограничителей с сигналами "Прошел / Не прошел" существенно облегчает работу .

Технические характеристики анализатора спектра Agilent E4402B:

Параметр Значение
Частотные измерения
Частотный диапазон 9 кГц до 3,0 ГГц
DC (Opt-UKB) 30 Гц до 3,0 ГГц
AC (Opt-UKB) 100 кГц до 3,0 ГГц
Источник опорной частоты

Стандартный Опциональный (Opt-1D5)
Стабильность ±2 x 10-6/год ±1 x 10-7/год
Точность установки ±5 x 10-7 ±1 x 10-8
Температурная стабильность ±5 x 10-6 ±1 x 10-8 (при 20…30 °C)
Точность считывания частоты (Start, Stop, Center, Marker): ±(точность считывания x погрешность опорного уровня частоты1 + точность диапазона + 15% полосы разрешения + 10 Гц + 1Гц х N)
Счетчик частоты маркера
Разрешение Выбираемое пользователем: от 1 Гц до 100 кГц
Точность ± (частота маркера х погрешность опорного уровня частоты1 + разрешающая способность счетчика)
Полоса обзора Диапазон

Разрешающая способность
Точность (> 2000 точек развертки)
0 Гц (нулевая полоса), от 100 Гц … Максимальная частота анализатора
2 Гц х N
±0,5% полосы обзора

Время развертки
Ширина полосы
> 0 Гц От 1 мс до 4000 с
= 0 Гц От 10 мкс до 4000 с
Opt - AYX От 50 нс до 4000 с
Opt - B7D От 25 нс до 4000 с
Точность ±1%
Срабатывание развертки Свободное, единичное, линейное, видео, задержанное, внешнее, смещенное, временное окно (Opt-1D6), и по ТВ сигналу (Opt-B7B)
Диапазон задержки
срабатывания
От 1 мкс до 400 с
Диапазон разверток От 101 до 8192 точек
При полосе обзора =0 Гц От 2 до 8192 точек
Полоса пропускания
Диапазон
От 1 кГц до 5 МГц (при-3 дБ) при последовательности 1-3-10
от 9 кГц до 120 кГц (при -6 дБ) для ЭМИ
Option -1DR Добавляет фильтры 10, 30, 100 и 300 Гц (при -3 дБ) и 200 Гц (при -6 дБ) для ЭМИ (для полос обзора ≤ 5 МГц)
Точность От 1 кГц до 3 МГц
5 МГц
От 1 Гц до 300 Гц (Opt-1DR)
±15%
±30%
±30%

Избирательность (характерная)
-60 дБ/-3 дБ
От 10 Гц до 300 Гц

От 1 кГц до 5 МГц

< 5:16 цифровое,
по Гауссу
< 15:16 синхронно настраивается
4 поля, по Гауссу
Видео полоса (-3 дБ) Ширина

Option -1DR
От 30 Гц до 3 МГц
при последовательности 1-3-10
Добавляет фильтры 1, 3 и 10 Гц
(при полосе пропускания ≤ 1 кГц)
Стабильность
Ширина радиополосы
(RBW) 1 кГц, ширина видеополосы (VBW) 30 Гц и детектор выборок


Смещение от CW на Шум боковой полосы Типичное значение
≥ 1 кГц н.д. ≤ -78 дБц/Гц (-1D5)
≥ 10 кГц ≤ -90 дБц/Гц ≤ -94 дБц/Гц
≥ 20 кГц ≤ -100 дБц/Гц ≤ -105 дБц/Гц
≥ 30 кГц ≤ -106 дБц/Гц ≤ -112 дБц/Гц
≥ 100 кГц ≤ -119 дБц/Гц ≤ -122 дБц/Гц
≥ 1 МГц ≤ -125 дБц/Гц ≤ -127 дБц/Гц
≥ 5 МГц ≤ -127 дБц/Гц ≤ -129 дБц/Гц
≥ 10 МГц ≤ -131 дБц/Гц ≤ -136 дБц/Гц
Option -120:
≥ 1 МГц ≤ -125 дБц/Гц ≤ -127 дБц/Гц
≥ 5 МГц ≤ -127 дБц/Гц ≤ -129 дБц/Гц
≥ 10 МГц ≤ -131 дБц/Гц ≤ -136 дБц/Гц
Остаточная ЧМ
При ширине радио
и видео полос 1 кГц:
размах (пик-пик) ≤ 150 Гц • N в 100 мсек.
Оption -1D5 размах (пик-пик) ≤ 100 Гц • N4 в 100 мсек.
Option -1DR размах (пик-пик) ≤ 10 Гц • N4 в 20 мсек.
Option -1DR & -1D5 размах (пик-пик) ≤ 2 Гц • N4 в 20 мсек.
Боковые системные полосы Сдвиг относительно сигнала CW ≥ 30 кГц ≤ -65 дБц + 20 Log N
Амплитудные измерения
Амплитудный диапазон
Диапзон измерений Отображает средний уровень шума к максимальному безопасномвходному уровню
Входной диапазон аттенюатора От 0 до 65 дБ (75 дБ), при шаге 5 дБ
Детекторы по трассам Пиковый, по отрицательному пику, среднеквадратичный по выборкам, усредняющий
Максимально безопасный
входной уровень

Средняя постоянная мощность
(настройка входного аттенюатора
≥ 15 дБ)
+30 дБм (1 Вт)
Пиковая импульсная мощность
(настройка входного аттенюатора
≥ 30 дБ)
+50 дБм (100 Вт)
DC 100 Vdc; (Opt-UKB) 0 Vdc (dc coupled); 50 V (ac coupled)
Нелинейность амплитудной характеристики
1дБ
(общая мощность на входном смесителе)
От 50 МГЦ до 6,7 ГГц
От 6,7 ГГЦ до 13,2 ГГц
От 13,2 ГГц до 26,5 ГГц
0 дБм
- 3 дБм
- 5 дБм
Диапазоны вывода на экран
Логарифмическая шкала 0.1, 0.2, 0.5 дБ на деление и от 1 до 20 дБ
на деление при шаге 1дБ; 10 делений на экране
RBW ≥ 1 кГц От 0 до –85 дБ от калибруемого опорного уровня
Отображаемый средний уровень шума (DANL) (dBm)
(закрытый вход, затухание 0дБ, детектор выборок)
1 кГц RBW; 30 Гц VBW 10 Гц RBW; 1 Гц VBW (Option -1DR)
1 Гц RBW; 1 Гц VBW (Option -1DR и -1D5)25

КСВН на РЧ входе (частота настроена, затухание 10 дБ) 100 Гц до 100 кГц
9 кГц до 100 кГц 2,0:1
100 кГц до 3,0 ГГц
1,1:1 (Option -UKB)
2,0:1
1,4:1
Неточность установки входного аттенюатора на 50МГц
Затухание
0 дБ до 5 дБ
10 дБ
15 дБ
±0,3 дБ
Опорный
±0,3 дБ
Общая амплитудная точность ±(0,54 дБ + абсолютная частотная характеристика)
Погрешность переключения ширины радиополосы
(на опорном уровне)
1 кГц RBW
1 Гц до 3 Гц
10 кГц до 3 МГц RBW
5 МГц RBW
Опорный
±0,3 дБ
±0,3 дБ
±0,6 дБ
Диапазон От -149,9 дБм до максимального уровня смесителя
+ установка аттенюатора
Разрешение Логарифмическая шкала
Линейная шкала
±0,1 дБ
±0,12% от опорного уровня
Точность (опорный уровень– настройка затухания + усиление предусилителя) ±0,3 дБ (-10 дБм до -60 дБм)
±0,5 дБ (-60 дБм до -85 дБм)
±0,7 дБ (-85 дБм до -90 дБм)


Стандартный комплект поставки E4402B:

  • Анализатор Е4402В .
  • Руководство по эксплуатации.
