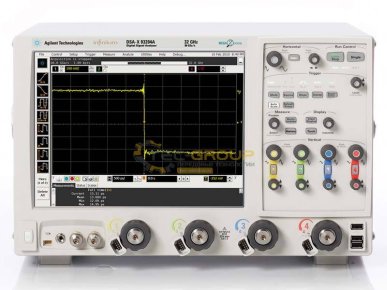

DSOX91604A Осциллограф цифровой запоминающий (4 канала; 16000 МГц)


DSOX91604A Осциллограф цифровой запоминающий (4 канала; 16000 МГц)
Логотип Agilent Technologies
Доставка по всей России
Производитель: Agilent Technologies (США)
Количество каналов: 4
Пропускная полоса: >=5000 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Цифровой, станионарный, запоминающий осциллограф.
  • Четыре канала.
  • Пропускная полоса 16 МГц.
  • Дискретизационная частота 40 ГГц.
  • 10 Мточек памяти на канал.
  • Синхронизация исходя из фронта, по длительности импульса, кодового слова, видеосигнала, глитча, истечения времени ожидания, состояния и окна.
  • Работает в режимах усреднения, пикового детектора, БПФ, автоизмерений.
  • Цветной сенсорный дисплей.
  • RS-232, USB, XGA-интерфейсы.

Компанией Agilent Technologies было в очередной раз доказано, что её определённо можно считать мировым лидером, среди тех, кто занимается разработкой и производством осциллографов с высокой производительностью.

27 апреля компанией была представлена новая линейка осциллографов Infiniium 90000A X-серии, которые имеют рекордную пропускную полосу до 32 ГГц.

В линейку Infiniium DSOX/DSAX 90000A включены десять моделей цифрового запоминающего осциллографа - DSO и цифрового анализатора сигналов - DSA, имеющих полосу пропускания 16 ГГц (у модели 91604A, 20 ГГц у модели 92004A, 25 ГГц у 92504A, 28 ГГц у 92804A и 32 ГГц у модели 93204A.

Частоту дискретизации режима реального времени у любой модели составляют 40 Гвыборок/с, при одновременной работе с использованием всех четырех каналов, и 80 Гвыб/с с использованием двух каналов.

Стандартная комплектация объема памяти осциллографа Infiniium 90000A X-серии содержит 10 Мточек/канал, это 20 Мточек/канал анализатора DSAX, есть возможность расширить её до 2 Гточек на канал.

Включение опции сверхглубокой памяти даёт этим приборам способность захвата сигналов, имеющих длительность до 25 мс с частотой дискретизации в 80 Гвыб/с при условии одновременного использования четырех каналов вместе.

Имеющими самую широкую полосу пропускания и глубокую память, приборами Infiniium 90000A X-серии обусловлено также обладание уровнем шумов настолько низким, насколько низким он не бывает ни у какого прибора в отрасли.

К примеру, у модели DSOX93204A уровень шума около 2 мВ с коэффициентом отклонения 50 мВ/дел, с входной частотой сигнала в 32 ГГц.

Также у этих приборов самый низкий среди отрасли уровень измерения джиттера, это приблизительно 150 фс.

Уникальность этих характеристик обеспечена с помощью использования для входных трактов прибора с фирменными микросхемами, выпущенными в декабре в прошлом году по индий-фосфидной технологии.

Чтобы обеспечить целостность сигнала, когда производится работа с новыми осциллографами, был произведен выпуск новых пробников серии InfiniiMax III, созданных на базе этих же технологий.

Осциллографами Infiniium 90000A X-серии производится использование уникальной трехуровневой комбинированной программной-аппаратной системы запуска InfiniiScan Plus, которая обеспечивает такую сумму комбинаций событий запуска, которое можно назвать практически неограниченным, с учетом и захвата глитчей с длительностью меньше чем 125 пс.

Значение новых приборов незаменимо для использования разработчиками современных устройств с последовательной передачей данных, с учетом и интерфейсов стандартов PCI-Express, Serial ATA, DisplayPort, Ethernet, HDMI беспроводного USB и других.

Особо полезны новые приборы для исследований, которые связаны с физикой высокой энергии и разработкой техники для радаров.

В осциллографах Infiniium 90000A X-серии возможны дополнения более сорока программных опций, включая измерения джиттера, декодирования последовательных шин, ускоренную отладку схем основанных на ПЛИС Xilinx или Altera, режимы сегментированной памяти, чтобы для анализировать пакетные сигналы, лазерные или радарные импульсы, тестировать по маске с аппаратным ускорением и т.п.

У осциллографов серии Infiniium 90000A есть широкий набор интерфейсов, это USB-порты и 1 Гбит Ethernet, RS-232, Centronics, выход XGA и др., а также большой цветной сенсорный жидкокристаллический дисплей XGA, диагональю 12,1 дюйм, что прим. 30,73 см и разрешением 1024х768 точек.

Важно и соответствие сциллографов Infiniium 90000A X-серии классу С стандарта LXI. Прибор размером 48х43х27 см, и массой — приблизительно 20 кг.

Тип осциллографа цифровой, стационарный, запоминающий
Количество каналов 4
Полоса пропускания 16 ГГц
Частота дискретизации 40 ГГц
Объем памяти 10 Мточек на канал
Синхронизация (запуск) по фронту, по длительности импульса, по кодовому слову, по видеосигналу, по глитчу, по истечении времени ожидания, по состоянию, по окну
Режимы работы усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения
Дисплей цветной, сенсорный
Интерфейсы USB, RS-232, XGA
  • Осциллограф DSOX 91604A;
  • Руководство по эксплуатации.
