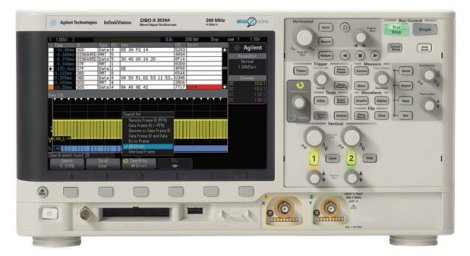

DSOX3024A Осциллограф цифровой (4 канала; 200 МГц)


DSOX3024A Осциллограф цифровой (4 канала; 200 МГц)
Логотип Agilent Technologies
Цена: 319 200 руб
319200 RUB
Доставка по всей России
Производитель: Agilent Technologies (США)
Количество каналов: 4
Пропускная полоса: 200 МГц
  • Описание
  • Характеристики
  • Комплектация
  • Аналоги
  • Цифровой, станионарный осциллограф.
  • Четыре канала.
  • Пропускная полоса 200 МГц.
  • Дискретизационная частота 2 ГГц.
  • 2 Кб памяти на канал.
  • Синхронизация исходя из фронта, по длительности импульса, видеосигнала, по условий последовательных шин, ранта.
  • Работает в режимах усреднения, пикового детектора, БПФ, автоизмерений.
  • Встроенный генератор.
  • Цветной дисплей.
  • USB, GPIB как опция, LAN как опция, VGA-интерфейсы.
Основные параметры
Полоса пропускания 200 МГц
Аналоговые каналы 4
Логические каналы 16 для моделей MSOX (или моделей DSOX после апгрейда)
Частота дискретизации 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах
Глубина памяти 2 Квыб (4 Мвыб опционально)
Вертикальное разрешение 8 бит
Коэффициент отклонения 2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе ± 2%
Горизонтальное разрешение 2,5 пс
Коэффициент развертки 5 нс/дел - 50 с/дел
Ограничение полосы пропускания 20 МГц
Входной импеданс 1 МОм/50 Ом, интерфейс AutoProbe
Погрешность временной базы 25 ± 5 ppm
Режимы сбора данных
Нормальный Отображение собранных данных на экране в реальном времени
С усреднением Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегметированный Период захвата не менее 19 мкс
С обнаружением пиков Захват глитчей длительностью от 250 пс
Режим высокого разрешения Разрешение 12 бит при развертке ≥ 1 мкс/дел
Режимы запуска
Принудительный Немедленный запуск при нажатии клавиши на панели
По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале
По длительности импульса Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с)
По ранту Запуск по ранту
По ТВ сигналу Запуск по стандартному сигналу NTSC, PAL или SECAM
По сигналам шин Запуск по сигналам шин USB, I2C, SPI, RS232, UART, CAN, LIN, и I2S
По комбинации Запуск по комбинации аналоговых или цифровых каналов
Прочие Прочие режимы запуска, см. подробные технические характеристики
Измерения 34 автоматических измерения
Математические функции Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ
Логические каналы
Количество каналов 16 (для моделей MSOX или DSOX после апгрейда)
Частота дискретизации 1 ГВыб/с
Динамический диапазон ± 10 В
Генератор сигналов
Частота 0,1 Гц – 20 МГц
Формы сигнала Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей 8,5-дюймовый цветной WVGA TFT LCD
Скрорость обновления дисплея 1 000 000 осцилограмм в секунду
Интерфейс
Стандартно USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК
Опционально GPIB, LAN, VGA
Общие данные
Габаритные размеры 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина)
Вес 3,85 кг
  • N2862B Пассивный пробник 10:1, 150 МГц;
  • Документация;
  • Осциллограф DSOX3024A.

Дополнительная комплектация

  • 10076B Пассивный пробник 100:1, 4 кВ, 250 МГц
  • 1146A Токовый пробник 100 кГц, 100 A
  • 1147A Токовый пробник 50 МГц, 15 A
  • DSOX3MSO - апгрейд DSOX до MSOX
  • N2771B Пассивный высоковольтный пробник 1000:1, 30кВ, 50 МГц
  • N2790A Высоковольтный дифференциальный пробник 100 МГц, ±1,4 кВ
  • N2792A Дифференциальный пробник, 200 МГц, ±20 В
  • N2793A Дифференциальный пробник, 800 МГц, ±15 В
  • N2795A Несимметричный активный пробник, 1 ГГц, ±8 В
  • N2862B Пассивный пробник 10:1, 150 МГц
  • N2863B Пассивный пробник 10:1, 300 МГц
  • N2889A Пассивный пробник 10:1/1:1, 350 МГц
  • N2890A Пассивный пробник 10:1, 500 МГц
  • N2893A Токовый пробник 100 МГц, 15 A
  • N6456A Набор для монтажа в стойку
  • N6459-60001 8-канальный логический пробник
  • N6757A Мягкая сумка и крышка передней панели
  • XSOX3000-001 (DSOX3WAVEGEN) - встроенный генератор сигналов
  • XSOX3000-040 (DSOX3MEMUP) - опция к осциллографам Agilent
  • XSOX3000-232 (DSOX3COMP) - опция к осциллографам Agilent
  • XSOX3000-805 - модуль LAN/VGA
  • XSOX3000-806 - модуль GPIB
  • XSOX3000-AMS (DSOX3AUTO) - опция к осциллографам Agilent
  • XSOX3000-LMT (DSOX3MASK) - тест маски для DSOX/MSOX3000
  • XSOX3000-LSS (DSOX3EMBD) - опция к осциллографам Agilent
  • XSOX3000-SGM (DSOX3SGM) - сегментированная память
  • XSOX3000-SND (DSOX3AUDIO) - опция к осциллографам Agilent
