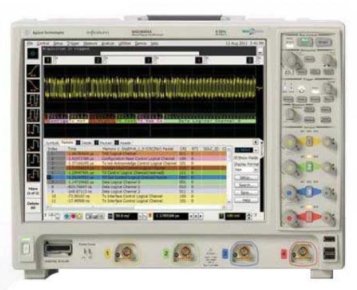

DSO90804A Осциллограф цифровой запоминающий (4 канала; 8000 МГц)
 |
 |
|
 |
 Доставка по всей России |
 Гарантийные обязательства |
- Описание
- Характеристики
- Комплектация
- Стационарный, запоминающий цифровой осциллограф.
- Четыре канала.
- Пропускная полоса 8 ГГц.
- Дискретизационная частота 40 ГГц.
- 10 Мточек памяти на канал.
- Синхронизация исходя из длительности импульса, фронта, кодового слова, видеосигнала, глитча, окна, истечения времени ожидания, нарушения времени становления-удержания.
- Работает в режимах усреднения, пикового детектора, БПФ, автоизмерений, курсорных измерений.
- Цветной сенсорный дисплей.
- ХGA, GRIB, LAN, RS-232, AutoProbe и USB-интерфейсы.
| Система отображения по вертикали | ||
| Входные каналы | 4 | |
| Аналоговая полоса пропускания (–3 дБ) | 8 ГГц | |
| Время нарастания и спада | 10 - 90%: 54 пс | |
| 20 - 80%: 38 пс | ||
| Входной импеданс | 50 Ом ± 3% | |
| Чувствительность | 1 мВ/дел. ÷ 1 В/дел. | |
| Характер связи на входе | по постоянному напряжению (DC) | |
| Разрешение по вертикали | 8 бит, ≥ 12 бит с усреднением | |
| Развязка между каналами (любые два канала с одинаковой установкой чувствительности) | 0 ÷ 3 ГГц: 60 дБ (≥ 1000:1) 3 ГГц ÷ 8 ГГц: 40 дБ (≥ 100:1) | |
| 8 ГГц ÷ верхняя граница частотного диапазона: 35 дБ (56:1) | ||
| Погрешность коэффициента усиления постоянного напряжения |
± 2% от полной шкалы при шкале полного разрешения канала (± 2,5% при чувствительности 5 мВ/дел.) |
|
| Максимальное входное напряжение | ± 5 В | |
| Диапазон смещения | Чувствительность по вертикали | Возможное смещение |
| 0 мВ/дел. ÷ ≥ 40 мВ/дел. | ± 0,4 В | |
| > 40 мВ/дел. ÷ ≥ 75 мВ/дел. | ± 0,9 В | |
| > 75 мВ/дел. ÷ ≥ 130 мВ/дел. | ± 1,6 В | |
| > 130 мВ/дел. ÷ ≥ 240 мВ/дел. | ± 3,0 В | |
| ≥ 240 мВ/дел. | ± 4,0 В | |
| Погрешность установки смещения | ≤ 3,5 В: ± (2% от смещения в канале + 1% от полной шкалы) + 1 мВ | |
| > 3,5 В: ± (2% от смещения в канале + 1% от полной шкалы) | ||
| Динамический диапазон | ± 4 деления от середины экрана | |
| Погрешность измерения постоянного напряжения |
Парный курсор: ± [(погрешность усиления DC) + (разрешение)] Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)] |
|
|
Среднеквадратическое значение собственного шума (только осциллограф) |
В/дел. | |
| 5 мВ | 322 мкВ | |
| 10 мВ | 358 мкВ | |
| 20 мВ | 498 мкВ | |
| 50 мВ | 1,15 мВ | |
| 100 мВ | 2,22 мВ | |
| 200 мВ | 4,28 мВ | |
| 500 мВ | 11,5 мВ | |
| 1 В | 22,3 мВ | |
| Среднеквадратическое значение собственного шума (осциллограф с пробником) | В/дел. | пробник 1168А |
| 20 мВ | 2,2 мВ | |
| 50 мВ | 2,3 мВ | |
| 100 мВ | 2,9 мВ | |
| 200 мВ | 4,7 мВ | |
| 500 мВ | 12 мВ | |
| 1 В | 23 мВ | |
| Система развертки по горизонтали | ||
| Диапазон основной развертки | 5 пс/дел. ÷ 20 с/дел. в реальном времени; 5 пс/дел. ÷ 500 нс/дел. в эквивалентном времени | |
| Диапазон задержки основной развертки | –200 с ÷ 200 с в реальном времени; –25 мкс ÷ 200 с в эквивалентном времени | |
| Диапазон растяжки развертки | от 1 пс/дел до текущей установки основной временной шкалы | |
| Симметрирование каналов | ± 25 мкс диапазон; 100 фс разрешение | |
| Погрешность временной шкалы | ± (0,4 + 0,5 х время (лет) после калибровки) х 10-6 (максимальное значение) | |
| Система сбора данных | ||
| Максимальная частота дискретизации в реальном масштабе времени | 40 ГГц (4 канала одновременно) | |
| Глубина памяти для каждого канала (стандартная) | 107 точек в четырех каналах | |
| Максимальное время сбора данных при макс. разрешении в реальном масштабе времени | 0,5 мс | |
| Режимы дискретизации | ||
| Real-time (реальное время) | Последовательные однократные регистрации | |
| Реальное время с усреднением | Кратность усреднения выбирается от 2 до 65534 | |
| Реальное время с пиковым детектированием | 20 ГГц | |
| Реальное время с высоким разрешением | Усреднение с полосовым фильтром в реальном масштабе времени снижает случайный шум и повышает разрешение | |
| Equivalent-time (эквивалентное время) | Разрешение: 100 фс | |
| Полная ширина полосы пропускания у всех четырех каналов, максимальная память 262144 точки выборок |
||
| Segmented memory (сегментированная память) | Регистрирует пакетные сигналы с максимальной частотой дискретизации без загрузки памяти в паузах | |
| Количество сегментов: до 131072 сегментов (в зависимости от модели и установленной памяти) | ||
| Минимальное время между сегментами 2,7 мкс | ||
| Фильтры | ||
| Интерполяция Sin(x)/x | Включение и отключение выбираемого цифрового фильтра FIR. | |
| Цифровая обработка сигналов добавляет точки между зарегистрированными данными для повышения точности измерений и качества отображения осциллограмм. | ||
| Аппаратный запуск | ||
| Чувствительность | Internal low 2,0 дел. (размах) 0 ÷ 5 ГГц | |
| Internal high 0,3 дел. (размах) 0 ÷ 3 ГГц | ||
| 1,0 дел. (размах) 3 ÷ 5 ГГц | ||
| Диапазон изменения уровня | ||
| Internal (внутренний запуск) | ± 4 дел. от середины экрана или ± 4 В (меньшее из этих значений) | |
| Auxiliary (вспомогательный запуск) | ± 5 В, с ограничением входного сигнала до ± 5 В | |
| Режимы развертки | Auto (автоматический запуск), triggered (запуск по заданным условиям), single (однократный запуск) | |
| Источники запуска | Канал 1, канал 2, канал 3, канал 4, вспомогательный (Aux) и сеть (Line) | |
| Режимы запуска | ||
| Edge | Запуск по определенному фронту (положительный, отрицательный или поочередно положительный и отрицательный) и уровню напряжения в любом канале или на входе вспомогательного запуска. | |
| Edge transition | Запуск по положительному или отрицательному фронту, который пересекает два уровня напряжения в пределах интервала времени, заданного условиями > или <.> | |
| Edge then edge (time) | Запуск определяется фронтом. После заданной задержки между 10 нс ÷ 10 с запуск генерируется положительным или отрицательным фронтом на любым выбранном входе. | |
| Edge then edge (event) | Запуск определяется фронтом. После заданной задержки между 1 ÷ 16000000 положительными или отрицательными фронтами запуск генерируется другим положительным или отрицательным фронтом на любым выбранном входе. | |
| Glitch | Запуск по пичкам с меньшей длительностью, чем у других импульсов в интересующем вас сигнале. Задается длительность и полярность запускающих импульсов. Реализуется запуск по пичкам длительностью до 125 пс. Диапазон установки длительности пичков: от | |
| Line | Запуск сетевым напряжением питания осциллографа. | |
| Pulse width | Запуск по импульсам большей или меньшей длительности, чем у других импульсов в интересующем вас сиaнале. Задается длительность и полярность запускающих импульсов. Реализуется запуск по импульсам длительностью до 125 пс. Диапазон установки длительности импульсов: 250 пс ÷ 10 с. Моментом запуска может быть "конец импульса" ("end of pulse") или "конец паузы" ("time out"). | |
| Runt | Запуск по импульсу, который пересекает один порог, но не пересекает второй порог до момента повторного пересечения первого порога. Может определяться контрольным временем с минимальной установкой 250 пс. | |
| Timeout | Запуск в том случае, когда канал слишком долго остается в состоянии лог. 1, лог. 0 или в неизменном состоянии. Диапазон установки длительности паузы: 250 пс ÷ 10 с. | |
| Pattern/pulse range | Запуск в том случае, когда определенная логическая комбинация каналов начинается, прекращается, присутствует в течение определенного интервала времени или действует в пределах определенного временного диапазона либо с превышением этого времени. Каждый канал может иметь значение лог. 1 (Н), лог. 0 (L) или безразличное значение (Х). | |
| State | Запуск по кодовой комбинации с синхронизацией по положительному, отрицательному или поочередно по положительному и отрицательному фронту сигнала в одном канале. | |
| Setup/hold | Запуск по времени установления (setup), времени удержания (hold) или по нарушениям времени установления и удержания испытываемой схемы. Требует наличия сигналов синхронизации и данных на входах любых двух каналов (за исключением Aux и Line) в качестве источников запуска. Здесь следует задать значения времени установления и/или удержания. | |
| Window | Запуск по событию, связанному с окном, которое определяется двумя порогами, которые задаются пользователем. Этим событием может быть вход в окно, выход из окна, пребывание в окне в течение определенного времени либо нахождение вне окна в течение определенного времени. Моментом запуска может быть пересечение границы окна или конец паузы. Диапазон установки контрольного времени: 250 пс ÷ 10 с. | |
| Video | Запуск по отрицательным синхроимпульсам полных видеосигналов, по полю 1, полю 2 или чередующимся полям систем с чересстрочной разверткой, по любому полю, определенной строке или любой строке систем с чересстрочной и построчной разверткой. Поддержка стандартов NTSC, PAL-M (525/60), PAL, SECAM (625/50), EDTV (480p/60), EDTV (576p/50), HDTV (720p/60), HDTV (720p/50), HDTV (1080i/60), HDTV (1080i/50), HDTV (1080p/60), HDTV (1080p/50), HDTV (1080p/30), HDTV (1080p/25), HDTV (1080p/24) и задаваемых пользователем форматов. | |
| Последовательности запуска | Трехступенчатые последовательности запуска, включающие в себя двухступенчатый аппаратный запуск (Find event (A) и Trigger event (B)) и одноступенчатый программный запуск InfiniiScan. Поддерживаются все режимы аппаратноaо запуска, за исключением "edge then edge" и "video", а также все режимы проaраммного запуска InfiniiScan. Поддерживаются режимы "delay (by time)" и "reset (by time of event)" между двумя аппаратными последовательностями. Минимальное время ожидания между состояниями "find event (A)" и "trigger event (B)" составляет 3 нс. | |
| Классификатор "И" кодовой комбинации запуска | Один или несколько каналов можно логически связать с любым другим режимом запуска. | |
| Время выдержки запуска (holdoff) | 100 нс ÷ 10 с | |
| Действия при запуске | Задается действие, которое должно выполняться при запуске, и частота выполнения действий. Такими действиями могут быть отправка сообщения по электронной почте или выполнение "многофункциональной" установки пользователя. | |
| Быстрое обращение к режимам запуска | Реализуются функции быстрого обращения ко всем режимам запуска. | |
| Измерения и математические функции | ||
| Максимальная частота обновления результатов измерений | > 42000 измерений в секунду (включен один вид измерений) | |
| > 122000 измерений в секунду (включено пять видов измерений) | ||
| Режимы измерений | Стандартный режим и режим измерения всех фронтов | |
| Измерения осциллограмм | ||
| Напряжение | Междупиковое значение (размах), минимальное, максимальное, среднее, среднеквадратическое (RMS) значение, вершина, основание, выброс на фронте, выброс перед фронтом, верхний, средний и нижний порог. | |
| Временные параметры | Время нарастания, время спада, период, частота, длительность положительной части, длительность отрицательной части, коэффициент заполнения, Tmin. Tmax, Tvolt, время установления (необходима опция 002 или 004; стандартная функция у моделей DSA), время удержания (необходима опция 002 или 004; стандартная функция у моделей DSA), разность времени между каналами, разность фаз между каналами. | |
| Смешанные измерения | Площадь, скорость изменения напряжения | |
| Частотная область | Частота FFT (быстрое преобразование Фурье), амплитуда FFT, разностная частота FFT, разностная амплитуда FFT | |
| Классификация уровня | Каналы, которые не задействованы для измерений, можно использовать для классификации уровня у всех хронированных измерений. | |
| Измерения глазковых диаграмм | Высота глазка, ширина глазка, джиттер глазка, процентное значение пересечений, Q-фактор и искажение коэффициента заполнения | |
| Статистика | Отображается текущее значение, среднее, минимальное и максимальное значение, диапазон значений (от минимального до максимального), количество результатов измерений для отображаемых результатов автоматических измерений | |
| Гистограммы | ||
| Источник | Осциллограмма или измерение | |
| Ориентация | Вертикальная (для измерений временных параметров и джиттера) или горизонтальная (шум и изменение амплитуды). Области задаются с помощью маркеров осциллограмм. | |
| Измерения | Среднее значение, стандартное отклонение, среднее значение ± (1σ, 2σ или 3σ), медианное значение, наиболее вероятное значение, минимальное значение, максимальное значение, количество всплесков, пик (площадь максимальных всплесков), всплески по шкале Х, всплески по шкале Y | |
| Испытание на соответствие маске | Испытание типа "годен/негоден" на соответствие заданным пользователем или поставляемым компанией Agilent шаблонам формы сигналов. Функция Automask дает пользователю возможность создания шаблона маски из зарегистрированной осциллограммы и определить пределы допуска по времени и напряжению либо по делениям экранной сетки. Режимы испытаний включают в себя безусловное испытание, испытание до определенного предела времени или события и остановку испытания по отрицательному результату. Выполняется "многофункциональная" пользовательская установка по отрицательному результату. Функция "Unfold real time eye" позволяет наблюдать отдельные битовые ошибки путем развертывания глазка в реальном времени, когда включено восстановление тактового сигнала. Опция комплекта коммуникационных масок содержит набор стандартных масок ITU-T G.703, ANSI T1.102 и IEEE 802.3 для испытаний на соответствие маске. | |
| Математическая обработка осциллограмм | ||
| Количество функций | 4 | |
| Операторы | Абсолютное значение, суммирование, функция Баттерворта), синфазный сигнал, дифференцирование, деление, амплитуда FFT, фаза FFT, FIR), фильтр верхних частот, инвертирование, интегрирование, LFE), фильтр нижних частот (фильтр Бесселя-Томпсона четвертого порядка), увеличение, максимум, минимум, умножение, RT Eye), сглаживание, корень квадратный из суммы квадратов), возведение в квадрат, извлечение квадратного корня, вычитание, сравнение и дополнительная пользовательская функция (опция 010). | |
| Быстрое преобразование Фурье (FFT) | ||
| Частотный диапазон | 0 ÷ 20 ГГц (при частоте дискретизации 40 ГГц) или 0 ÷ 10 ГГц (при частоте дискретизации 20 ГГц) | |
| Частотное разрешение | Разрешение = частота выборок / глубина памяти | |
| Наилучшее разрешение при макс. частоте дискретизации | 800 Гц | |
| Частотная погрешность | (0,5 х частотное разрешение) + (1 х 10-6) (частота сигнала) | |
| Отношение сигнал/шум | 60 дБ ÷ > 100 дБ в зависимости от установок параметров | |
| Окна цифровой фильтрации | Окно Хеннинaа, окно с плоской вершиной, прямоугольное окно | |
| Режимы измерений | ||
| Автоматические измерения | Обращение через меню ко всем видам измерений; возможно одновременное отображение пяти видов измерений. | |
| Быстрые измерения (Multipurpose) | Кнопка на передней панели активизирует пять предустановленных или пять заданных пользователем видов измерений. | |
| Измерительная панель инструментов | Измерительная панель инструментов содержит пиктограммы, которые можно перетаскивать мышью на осциллограммы. | |
| Функция Snapshot | Выполняет 29 "мгновенных" измерений (адаптируется пользователем). Требует наличия программных средств адаптации My Infiniium (опция 006). | |
| Режимы работы маркеров | Ручное управление маркерами, отслеживание данных осциллограмм, отслеживание измерений | |
| Дисплей | ||
| Дисплей | Жидкокристаллический тонкопленочный цветной дисплей XGA размером 12,1" по диагонали, с сенсорным экраном | |
| Серая шкала яркости | 256 уровней яркости | |
| Разрешение XGA | 1024 точек по горизонтали х 768 точек по вертикали | |
| Примечания | В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая) | |
| Сетки | Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали | |
| Стили отображения осциллограмм | Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 256 уровней градации яркости осциллограмм. | |
| Макс. частота обновления осциллограмм | > 400000 осциллограмм в секунду (в режиме сегментированной памяти) | |
| Компьютерная система и периферийные устройства, порты ввода-вывода | ||
| Операционная система | Windows® XP Pro | |
| Центральный процессор | Intel® Pentium® 4, тактовая частота 3,4 ГГц | |
| Оперативная память компьютера | 2 Гбайт DDR2 (стандартный вариант); 4 Гбайт DDR2 (опция 803) | |
| Дисководы | Внутренний жесткий диск ≥ 250 Гбайт | |
| Дополнительный съемный жесткий диск (опция 801) | ||
| Дополнительный внешний USB дисковод DVD-RW (опция 820) | ||
| Периферийные устройства | Прилагается оптическая мышь USB Logitech, компактная клавиатура USB и щуп сенсорного экрана ("стилус"). Все модели осциллоaрафов Infiniium поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB. | |
|
Типы файлов Данные осциллограмм (в скобках указан макс. размер памяти) |
Сжатый внутренний формат (*.wfm (2 х 108 точек)), значения, разделяемые запятой (*.csv (109 точек)), раздельные значения (*.tsv (109 точек)), обычный двоичный формат (*.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек)) | |
| Графические файлы | BMP, PNG, TIFF, GIF или JPEG | |
| Порты ввода-вывода | ||
| LAN | Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать (VXI-11). Рекомендуемое средство дистанционного Web-управления: Ultra VNC (http://www.ultravnc.com/). | |
| GPIB | IEEE 488.2, полностью программируется (дополнительный – опция 805) | |
| RS-232 (последовательный порт) | СОМ1, поддержка принтера и печатающего устройства | |
| Параллельный порт | Порт принтера Centronics | |
| PS/2 | Два порта. Поддерживают манипуляторы и устройства ввода. | |
| USB 2.0 hi-speed (host) | Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели | |
| USB 2.0 hi-speed (device) | Один порт USB 2.0 hi-speed (device) на задней панели; обеспечивает возможность управления прибором через USB. | |
| Видеовыход для второaо монитора | 15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора | |
| Вспомогательный выход | Постоянное напряжение (± 2,4 В), меандр (~715 Гц и ~456 МГц); | |
| выход запуска (размах 255 мВ на 50 Ом) | ||
| Выход запуска | 5 В на согласованной нагрузке 50 Ом | |
| Выход сигнала опорной частоты | Профильтрованный синусоидальный сигнал 10 МГц с содержанием гармоник ≤ –40 дБн. При формировании сигнала от внутреннего источника междупиковое значение напряжения на нагрузке 50 Ом составляет от 800 мВ до 1,26 В (4 дБм ± 2 дБ). При подаче внешнего сигнала опорной частоты отслеживается его уровень ± 1 дБ. | |
| Вход сигнала опорной частоты | Рассчитан на подачу сигнала частотой 10 МГц; входной импеданс Z0 = 50 Ом. Минимальное междупиковое значение входного напряжения составляет 500 мВ (–2 дБм), максимальное 2,0 В (+10 дБм). | |
| Соответствие стандарту LXI | Функциональный класс С | |
| Общие данные | ||
| Температура | При эксплуатации: 5°С ÷ +40°С; при хранении: –40°С ÷ +70°С | |
| Относительная влажность |
При эксплуатации: до 95% (без конденсации) при температуре +40°С; |
|
| при хранении: до 90% при температуре +65°С | ||
| Высота над уровнем моря | При эксплуатации: до 4000 метров; при хранении: до 15300 метров | |
| Вибрации | При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси | |
| Электропитание | 100 ÷ 240 В˜, 50/60 Гц, максимальная подводимая мощность 800 Вт | |
| Масса | Нетто: 20 кa; в транспортной упаковке: 27,4 кa | |
| Размеры (без ручки) | Высота 283 мм, ширина 432 мм, глубина 506 мм | |
| Безопасность | Соответствует требованиям стандарта IEC 61010-1 + А2; прибор сертифицирован CSA согласно С22.2 № 1010.1; собственная сертификация согласно UL 3111 | |
