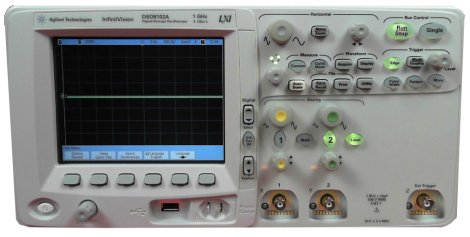

Система сбора данных: аналоговые каналы
|
|
Частота дискретизации
|
4 ГГц для половины каналов,
|
| 2 ГГц для каждого канала при одновременной работе всех каналов |
|
Глубина памяти (стандартная конфигурация)
|
При выключенных логических каналах
|
При включенных логических каналах
|
|
1 Мточек для половины каналов,
|
625 Kточек для половины каналов,
|
| 500 Kточек для каждого канала при одновременной работе всех каналов |
312 Kточек для каждого канала при одновременной работе всех каналов |
|
Глубина памяти (по отдельному заказу)
|
При выключенных логических каналах
|
При включенных логических каналах
|
|
опция 2ML или 2MH
|
опция 8ML или 8MH
|
опция 2ML или 2MH
|
опция 8ML или 8MH
|
|
2 Мточек для половины каналов,
|
8 Мточек для половины каналов, |
1,25 Мточек для половины каналов,
|
5 Мточек для половины каналов,
|
| 1 М точек для каждого канала при одновременной работе всех каналов |
4 М точек для каждого канала при одновременной работе всех каналов |
625 Kточек для каждого канала при одновременной работе всех каналов |
2,5 Мточек для каждого канала при одновременной работе всех каналов |
|
Разрешающая способность по вертикали
|
8 бит
|
|
Минимальная длительность обнаруживаемого пика
|
250 пс
|
|
Число усреднений
|
Выбирается из ряда: 2, 4, 8, 16, 32, 64 ... 65536
|
|
Режим высокого разрешения
|
Режим усреднения с числом усреднений = 1
Разрешающая способность 12 бит, если коэффициент развертки:
|
| ≥10 мкс/дел при частоте дискретизации 4 ГГц |
| ≥20 мкс/дел при частоте дискретизации 2 ГГц |
|
Фильтр
|
Интерполяционный фильтр Sinx/x (полоса пропускания однократных сигналов равна частоте дискретизации/4 или полосе пропускания осциллографа, в зависимости от того, какое из этих значений меньше) при включенных векторах и в реально-временном режиме
|
|
Сбор данных: логические каналы (только DSO6000A, модернизированный до MSO)
|
|
Частота дискретизации
|
2 ГГц при одном устройстве подключения,
|
| 1 ГГц при двух устройствах подключения |
|
Глубина памяти (стандартная конфигурация)
|
При выключенных аналоговых каналах
|
При включенных аналоговых каналах
|
|
1 Мточек при одном устройстве подключения,
|
312 Кточек при одном устройстве подключения, |
| 500 Кточек при двух устройствах подключения |
156 Кточек при двух устройствах подключения |
|
Глубина памяти (по отдельному заказу)
|
При выключенных аналоговых каналах
|
При включенных аналоговых каналах
|
|
опция 2ML или 2MH
|
опция 8ML или 8MH
|
опция 2ML или 2MH
|
опция 8ML или 8MH
|
|
2 Мточек при одном устройстве подключения,
1 Мточек при двух устройствах подключения
|
8 Мточек при одном устройстве подключения,
4 Мточек при двух устройствах подключения
|
625 Кточек при одном устройстве подключения,
312 Кточек при двух устройствах подключения
|
2,5 Мточек при одном устройстве подключения,
1,25 Мточек при двух устройствах подключения
|
|
Разрешающая способность по вертикали
|
1 бит
|
|
Обнаружение глитча
|
2 нс (минимальная длительность импульса)
|
|
Система вертикального отклонения: аналоговые каналы
|
|
Число аналоговых каналов
|
одновременный сбор данных по каналам 1 и 2
|
|
Полоса пропускания (на уровне R3 дБ)
|
от 0 до 1 ГГц
|
|
Полоса пропускания при закрытом входе (связь по переменному току)
|
от 3,5 Гц до 1 ГГц
|
|
Расчетное время нарастания переходной характеристики(=0,35/полоса пропускания)
|
350 пс
|
|
Полоса пропускания для однократных сигналов
|
1 ГГц (в режиме половины каналов)
|
|
Коэффициенты отклонения
|
от 2 мВ/дел до 5 В/дел (1 МОм), от 2 мВ/дел до 1 В/дел (50 Ом)
|
|
Максимальное входное напряжение
|
300 В СКЗ, 400 В (пик. значение) для категории защиты CAT I; кратковременный выброс напряжения 1,7 кВ (пик. значение);
|
| 100 В СКЗ, 400 В (пик. значение) для категории защиты CAT II |
|
Максимальное входное напряжение с пробником 10073C 10:1
|
500 В (пик. значение) для категории защиты CAT I, |
| 400 В (пик. значение) для категории защиты CAT II |
|
Пределы смещения
|
±5 В при коэффициентах отклонения
|
| ±20 В при коэффициентах отклонения свыше 10 до 200 мВ/дел; |
| ±75 В при коэффициентах отклонения свыше 200 мВ/дел |
|
Динамический диапазон
|
±8 делений
|
|
Входной импеданс
|
1 МОм±1 %, параллельная емкость 14 пФ или 50 Ом±1,5 %, по выбору
|
|
Связь по входу
|
По переменному току (закрытый вход), по пост. току (открытый вход)
|
|
Ограничение полосы пропускания
|
25 МГц (устанавливается пользователем)
|
|
Развязка между каналами
|
> 40 дБ в диапазоне частот от 0 до макс. значения полосы пропускания
|
|
Стандартные пробники
|
10073С (коэфф. деления 10:1); в стандартный комплект поставки входит по одному пробнику для каждого канала
|
|
Идентификация пробника
|
Автоматическое опознание пассивных пробников, совместимых с Agilent и Tektronix
|
|
Устойчивость к электростат. разряду
|
±2 кВ
|
|
Уровень шума (размах)
|
3 % от полной шкалы или 4 мВ (большее из значений)
|
|
Погрешность коэффициента усиления на постоянном токе
|
±2,0% от полной шкалы
|
|
Погрешность установки напряжения смещения по вертикали
|
При коэфф. отклонения ≤200 мВ/дел
|
При коэфф. отклонения >200 мВ/дел
|
|
±0,1 дел ±2,0 мВ ±0,5 % от установленного значения
|
±0,1 дел ±2,0 мВ ±1,5 % от установленного значения
|
|
Погрешность отсчета по курсору (один курсор)
|
±{погрешность коэфф. усиления на пост. токе + погрешность установки напряжения смещения по вертикали +0,2 % от полной шкалы (~1/2 мл. разряда)}
|
| Пример: напряжение сигнала 50 мВ, коэфф. отклонения 10 мВ/дел (полная шкала 80 мВ), смещение 5 мВ, погрешность = ±{2,0 % (80 мВ) + 0,1 (10 мВ) +1,0 мВ + 0,5 % (5 мВ) + 0,2 % (80 мВ)} = ±3,78 мВ |
|
Погрешность отсчета по курсору (два курсора)
|
±{погрешность коэфф. усиления на пост. токе + 0,4 % от полной шкалы (~1 мл. р.)}
|
| Пример: напряжение сигнала 50 мВ, коэфф. отклонения 10 мВ/дел (полная шкала 80 мВ), смещ. 5 мВ, погрешность = ±{2,0 % (80 мВ) + 0,4 % (80 мВ)} = ±1,92 мВ |
|
Система вертикального отклонения: логические каналы (только DSO6000A, модернизированный до MSO)
|
|
Число каналов
|
16 логических каналов анализа временных диаграмм, обозначенных D15 R D0
|
|
Установка пороговых уровней
|
Раздельная для устройства подключения 1 (каналы D7RD0) и
устройства подключения 2 (каналы D15 R D8)
|
|
Варианты установки пороговых уровней
|
ТТЛ, КМОП, ЭСЛ или определяемый пользователем
(устанавливается раздельно для каждого устройства подключения)
|
|
Пределы установки порогового уровня, определяемого пользователем
|
±8 В с шагом 10 мВ
|
|
Максимальное входное напряжение
|
±40 В (пик. значение) для категории защиты CAT I;
|
| кратковременный выброс напряжения 800 В (пик. значение) |
|
Погрешность установки пороговых уровней
|
±100 мВ + 3% от установленного значения порогового уровня)
|
|
Входной динамический диапазон
|
±10 В относительно порогового уровня
|
|
Мин. размах входного напряжения
|
500 мВ от пика до пика
|
|
Входная емкость
|
~ 8 пФ
|
|
Входное сопротивление
|
100 кОм ±2 % на наконечнике пробника
|
|
Временной сдвиг между каналами
|
2 нс (типовое значение), 3 нс (максимум)
|
|
Горизонтальная развертка
|
|
Коэффициент развертки
|
от 500 пс/дел до 50 с/дел
|
|
Разрешение
|
2,5 пс
|
|
Погрешность частоты опорного сигнала (временной базы)
|
15 х 10-6(±0,0015 %)
|
|
Верньер
|
Если верньер выключен, коэффициент отклонения наращивается в соответствии с рядом чисел 1R2R5. Если верньер включен, добавляется приблизительно 25 малых приращений между основными установками коэффициента отклонения.
|
|
Диапазон задержки
|
Предпусковая (отрицательная задержка)
|
Послепусковая (положительная задержка)
|
|
не менее длительности развертки полного экрана или 1 мс (с опцией глубины памяти 8 М точек)
|
от 1 до 500 с
|
|
не менее длительности развертки полного экрана или 250 мкс (с опцией глубины памяти 2 М точек)span>
|
|
не менее длительности развертки полного экрана или 125 мкс (при стандартной глубине памяти)
|
|
Погрешность курсорных (DeltaRt) измерений для аналоговых каналов
|
На одном канале ±0,0015 % от показания ±0,1 % от ширины экрана ±20 пс
|
| Между каналами ±0,0015 % от показания ±0,1 % от ширины экрана ±40 пс |
| Пример измерения на одном канале (MSO/DSO605xA): для импульсного сигнала длительностью 10 мкс, при коэфф. развертки 5 мкс/дел (ширина экрана 50 мкс), погрешность измерения интервала времени (DeltaRt) = ±{0,0015 % (10 мкс) + 0,1 % (50 мкс) + 20 пс} = 50,17 нс |
|
Погрешность курсорных (Delta-t) измерений для логических каналов
|
На одном канале:
|
| ±0,005 % от показания ±0,1 % от ширины экрана |
| ±(1 период частоты дискретизации, 1 нс) |
| Между каналами: |
| ±0,005 % от показания ±0,1 % от ширины экрана |
| ±(1 период частоты дискретизации) ±временной сдвиг между каналами |
| Пример измерения на одном канале: для импульсного сигнала длительностью 10 мкс, при коэфф. развертки 5 мкс/дел (ширина экрана 50 мкс), погрешность измерения интервала времени (DeltaRt) = ±{0,005 % (10 мкс) + 0,1 % (50 мкс) + 1 нс} = 51,5 нс |
|
Режимы развертки
|
Main (основная), Delayed (задержанная), Roll (прокрутка), XY
|
|
Режим XY
|
Полоса пропускания: равна максимальной полосе пропускания аналогового канала
|
| Сдвиг по фазе:
|
| Сигнал гашения (по оси Z): 1,4 В гасит изображение на экране (используется внешний запуск) |
|
Положения опорной точки на экране
|
Слева, в центре, справа
|
|
Система запуска
|
|
Источники запуска
|
каналы 1, 2, сеть, внешний
|
|
Режимы запуска
|
Auto (автоматический), Normal (по условиям запуска), Single (однократный)
|
|
Пределы удерживания запуска
|
От ~ 60 нс до 10 с
|
|
Джиттер запуска
|
0,025 % от предела экрана + 15 пс СКЗ
|
|
Виды запуска
|
По перепаду, по длительности импульса, по кодовому слову, по ТВ сигналу, по длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI
|
|
По перепаду
|
Запуск по положительному (фронт), отрицательному (срез), чередующемуся или любому перепаду на любом из источников
|
|
По кодовому слову
|
Запуск по комбинации высоких, низких и безразличных логических состояний и/или положительному или отрицательному перепаду на одном из источников.
|
| Высокий или низкий уровень для аналогового канала определяются уровнем запуска, установленным для этого канала. Уровень запуска для логического канала определяется пороговым уровнем устройства подключения 0 R 7 или 8 R 15. |
|
По длительности импульса
|
Запуск, если длительность положительного или отрицательного импульса любого из источников меньше или больше заданного значения, или находится в заданных пределах.
|
| Установка минимальной длительности импульса 2 нс (для аналоговых каналов); 2 нс (для логических каналов)
Установка максимальной длительности импульса: 10 с |
|
По ТВ сигналу
|
Запуск, использующий любой аналоговый канал, по сигналам аналогового телевидения с прогрессивной и чересстрочной разверткой наиболее распространенных стандартов телевизионного вещания, включающих HDTV/EDTV, NTSC, PAL, PALRM или SECAM. Имеется возможность выбора
синхроимпульса положительной или отрицательной полярности. Режимы запуска включают: запуск по полю 1, по полю 2, по всем полям, по всем строкам или по любой строке внутри поля. Чувствительность запуска по ТВ сигналу: 0,5 деления
сигнала синхронизации. Время удерживания запуска может регулироваться с шагом, равным половине длительности поля.
|
|
По последовательности событий
|
По событию А устанавливается режим готовности к запуску, по событию В происходит запуск с возможностью возврата в исходное состояние по событию С или по истечении установленного времени задержки.
|
|
По условиям шины CAN
|
Запуск по сигналам шины CAN (Controller Area Network) версии 2.0А и 2.0В.
|
| Варианты запуска: по стартовому биту кадра данных, кадра запроса удаленной передачи или кадра перегрузки. |
|
По условиям шины LIN
|
Запуск по условию нарушения синхронизации в начале кадра сообщения шины LIN (Local Interconnect Network)
|
|
По условиям шины USB
|
Запуск по состояниям на дифференциальных линиях данных шины USB (Universal Serial Bus): Start of Packet (начало пакета), End of Packet (конец пакета), Reset Complete (возврат в исходное состояние завершен), Enter Suspend (вход в состояние приостановки) или Exit Suspend (выход из состояния приостановки).
|
| Поддерживаются как низкоскоростной, так и высокоскоростной режимы передачи |
|
По условиям шины I2C
|
Запуск по условиям Start/Stop (старт/останов) или заданному пользователем блоку данных с указанием адреса и/или значений данных последовательного протокола шины I2C (InterRIC bus). Кроме того, обеспечивается запуск по отсутствию подтверждения, рестарту, считыванию данных ЭСППЗУ (EEPROM) и записи в 10Rбитовом режиме адресации.
|
|
По условиям интерфейса SPI
|
Запуск по кодовому слову данных во время определенного периода кадра интерфейса SPI (Serial Peripheral Interface). Поддерживает кадровую синхронизацию по положительному и отрицательному сигналу Chip Select (выбор кристалла), а также синхронизацию по пустому кадру и определенному пользователем числу бит в кадре.
|
|
По длительности кодового слова
|
Запуск по кодовому слову, образованному сигналами нескольких каналов, длительность которого меньше заданной, больше заданной, больше заданной таймаутом, либо находится в пределах или за пределами заданных значений времени.
|
| Минимальная устанавливаемая длительность: 2 нс |
| Максимальная устанавливаемая длительность: 10 с |
|
Автонастройка (Autoscale)
|
Обнаружение и отображение активных аналоговых и логических (для MSO6000A серии MSO) каналов, установка режима запуска по перепаду в канале с наибольшим номером, установка коэффициента отклонения для аналоговых каналов и пороговых значений для логических каналов, а также коэффициента развертки для отображения приблизительно 1,8 периода сигнала. Требования к сигналу: мин. напряжение больше 10 мВ (размах), коэффициент заполнения 0,5 %, мин. частота больше 50 Гц.
|
|
Запуск по аналоговым каналам
|
|
Пределы уровня запуска (внутренний запуск)
|
±6 делений от центра экрана
|
|
Чувствительность
|
|
|
Связь по входу сигнала запуска
|
AC (связь по переменному току, ~ 10 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) и LF Reject (подавление НЧ помех) (~ 50 кГц)
|
|
Запуск по логическим каналам D15+D0 (только для DSO6000A, модернизированный до MSO)
|
|
Пределы установки порогового уровня, определяемого пользователем
|
±8,0 В с шагом 10 мВ
|
|
Предустановленные пороговые уровни
|
ТТЛ: 1,4 В; КМОП: 2,5 В; ЭСЛ: минус 1,3 В
|
|
Внешний запуск (EXT)
|
|
Входной импеданс
|
1 МОм ±3 %, 14 пФ; или 50 Ом
|
|
Максимальное входное напряжение
|
300 В СКЗ, 400 В пик для категории защиты CAT I;с пробником 10073С (коэфф. деления 10:1):
|
| 100 В СКЗ, 400 В пик для кат. защиты CAT II; |
| 500 В пик для CAT I, 400 В пик для CAT II; |
| 5 В СКЗ при входном импедансе 50 Ом |
|
Диапазон уровней запуска
|
При связи по пост. току: ±1 В и ±8 В
|
|
Минимальный уровень запуска (чувствительность)
|
100 мВ (от 0 до 100 МГц)
|
| 200 мВ (св. 100 МГц) (для предела ±1 В) |
| 250 мВ (от 0 до 100 МГц) |
| 500 мВ (св. 100 МГц) (для предела ±8 В) |
|
Связь по входу
|
AC (связь по переменному току, ~ 3,5 Гц), DC (связь по постоянному току), Noise Rej (подавление шумов), HF Reject (подавление ВЧ помех) и LF Reject (подавление НЧ помех) (~ 50 кГц)
|
|
Идентификация пробника
|
Автоматическое опознание пробника и интерфейс AutoProbe
|
|
Система отображения
|
|
Тип индикатора
|
Цветной ЖК экран тонкопленочной технологии с диагональю 6,3 дюйма (161 мм)
|
|
Скорость обновления осциллограмм
|
До 100000 осциллограмм/с в реальновременном режиме по аналоговым каналам
|
|
Разрешение
|
Стандарт XGA:
|
| 768 точек по вертикали, 1024 точки по горизонтали (область полного экрана); |
| 640 точек по вертикали, 1000 точек по горизонтали (область отображения сигналов) |
| 256 уровней яркости |
|
Органы управления
|
Ручка регулировки яркости на передней панели. Включение/выключение векторов; включение/выключение неограниченного послесвечения; |
| масштабная сетка 8 х 10 делений с плавной регулировкой яркости. |
|
Встроенная информационная система
|
Справки по конкретным клавишам, выводимые на экран посредством нажатия и удерживания интересующей аппаратной или программируемой клавиши.
|
|
Часы реального времени
|
Отображение текущего времени и даты (устанавливаются пользователем)
|
|
Функциональные возможности измерений
|
|
Автоматические измерения
|
Результаты измерений обновляются непрерывно. Курсоры отслеживают последнее выбранное измерение
|
|
Амплитудные параметры (только для аналоговых каналов)
|
PeakRPeak (размах), Minimum (минимальное значение), Maximum (максимальное значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ)
|
|
Временные параметры
|
Frequency (частота повторения), Period (период повторения), +Width
|
| (длительность положительного импульса), −Width (длительность отрицательного импульса), Duty Cycle (коэффициент заполнения) R для всех каналов. |
| Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) R только для аналоговых каналов. |
|
Частотомер
|
Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до максимального значения полосы пропускания (1 ГГц макс.).
|
| Разрешение может быть увеличено до 8 разрядов с помощью внешнего опорного сигнала с частотой 10 МГц. |
|
Определения пороговых уровней
|
Изменяются в процентном или абсолютном выражении. По умолчанию при измерении временных параметров значения нижнего, среднего и верхнего пороговых уровней равны 10%, 50% и 90%, соответственно
|
|
Курсоры
|
Устанавливаются вручную или автоматически для отсчета значений
по горизонтали (показания X, ΔX, 1/ΔX), по вертикали (показания Y, ΔY).
|
| Кроме того, показания по логическим или аналоговым каналам можно выводить на экран в виде двоичных или шестнадцатеричных значений. |
|
Математические функции
|
Одна из функций 1R2, 1х2, FFT (БПФ), дифференцирование, интегрирование.
|
| Источники данных для функции БПФ, функции дифференцирования или интегрирования: аналоговые каналы 1 или 2, 1R2, 1+2, 1х2. |
|
Быстрое преобразование Фурье (БПФ)
|
|
Число точек
|
Фиксированное значение 1000 точек
|
|
Источники данных для функции БПФ
|
Аналоговые каналы 1 или 2, 1+2, 1R2, 1х2
|
|
Виды весовой обработки (окна)
|
Rectangular (прямоугольная весовая функция), Flattop (весовая функция плоской вершины), Hanning (весовая функция Хэннинга)
|
|
Шумовой порог
|
От минус 50 до минус 90 дБ, в зависимости от усреднения
|
|
Отображение амплитуды
|
В единицах дБВ (dBV) или дБм (dBm) на сопротивлении 50 Ом
|
|
Разрешение по частоте
|
0,05/(время на деление)
|
|
Максимальная частота
|
50/(время на деление)
|
|
Запоминающие устройства
|
|
Запоминание/вызов (энергонезависимая память)
|
Внутреннее запоминающее устройство позволяет запоминать и вызывать 10 конфигураций установок органов управления и графиков сигнала
|
|
Тип и формат запоминаемых данных
|
ХостRпорты USB 1.1 на передней и задней панелях.
Форматы изображения: BMP (8 битов); BMP (24 бита).
|
| Источники данных для функции БПФ, функции дифференцирования или интегрирования: аналоговые каналы 1 или 2, 1R2, 1+2, 1х2. |
| Форматы данных: значения X и Y (время/напряжение) в формате CSV (с разделением запятой). |
| Форматы графиков/установок: вызываемые. |
|
Ввод+вывод
|
|
Стандартные порты
|
USB 2.0 для высокоскоростных устройств, два хостRпорта USB 1.1,
10/100RBaseT LAN, IEEE 488.2 GPIB, XGARсовместимый выход видеосигнала
|
| 10/100RBaseT LAN, IEEE 488.2 GPIB, XGARсовместимый выход видеосигнала |
|
Максимальная скорость передачи данных
|
IEEE 488.2 GPIB: 500 Кбайт/с;
|
| USB (USBTMCRUSB488): 3,5 Мбайт/с; |
| 100 Mbps LAN (TCP/IP): 1 Мбайт/с |
|
Совместимость с принтерами
|
HP Deskjet, Officejet, Laserjet, цветной Laserjet и принтеры, совместимые с языком HP PCL 3.0
|
|
Общие данные
|
|
Габаритные размеры
|
35,4 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) R без ручек;
|
| 39,9 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) R с ручками |
|
Масса
|
Без упаковки: 4,9 кг
В упаковке: 9,4 кг
|
|
Выход сигнала для компенсации пробника
|
Частота около 2 кГц, напряжение около 5 В
|
|
Выход сигнала запуска
|
Когда режим запуска установлен (задержка около 17 нс)
|
от 0 до 5 В на разомкнутой цепи,
|
| от 0 до 2,5 В на нагрузке 50 Ом |
|
Когда выбрана частота источника или частота источника/8
|
от 0 до 580 мВ на разомкнутой цепи,
|
| от 0 до 290 мВ на нагрузке 50 Ом |
|
Максимальная частота выходного сигнала
|
350 МГц (в режиме выбора частоты источника при нагрузке 50 Ом),
|
| 125 МГц (в режиме выбора частоты источника/8 при нагрузке 50 Ом) |
|
Вход/выход сигнала опорной частоты 10 МГц
|
Выход ТТЛ; вход от 180 мВ до 1 В, уровень пост. составляющей от 0 до 2 В
|
|
Гнездо для замка Kensington Lock
|
Гнездо подсоединения замка Kensington Lock на задней панели для защиты от несанкционированного выноса прибора.
|
|
Требования к электропитанию
|
|
Напряжение питания
|
Сеть переменного тока с максимальной мощностью 120 Вт,
|
| напряжение 96R144 В/частота 48-440 Гц; напряжение 192-228 В/частота 48-66 Гц, автоматический выбор |
|
Частота сети питания
|
50/60 Гц, 100-240 В; 440 Гц, 100-132 В
|
|
Максимальная потребляемая мощность
|
110 Вт
|
|
Условия эксплуатации
|
|
Температура окружающей среды
|
Рабочие условия: от минус 10 до +55 °С |
| Предельные условия: от минус 51 до +71 °С |
|
Относительная влажность
|
Рабочие условия: 95 % при + 40 °С в течение 24 часов
|
| Предельные условия: 90 % при +65 °С в течение 24 часов |
|
Пониженное атмосферное давление (высота над уровнем моря)
|
Рабочие условия: до 4570 м (15000 футов)
|
| Предельные условия: до 15244 м (50000 футов) |
|
Механическая вибрация
|
Соответствует нормам класса В1 компании Agilent и MILRPRFR28800 F; Class 3 random
|
|
Механический удар
|
Соответствует нормам класса В1 компании Agilent и MILRPRFR28800F(ускорение 30 g, форма импульса R полусинусоидальная, длительность 11 мс, 3 удара по каждой из основных осей; всего 18 ударов)
|
|
Степень загрязнения 2
|
Нормально допускается только сухое токонепроводящее загрязнение.
|
| Изредка следует ожидать временного появления проводимости, вызванной конденсацией влаги |
|
Использование только внутри помещения
|
Прибор предназначен для эксплуатации только внутри помещения
|
|
Прочие характеристики
|
|
Категории установки
|
CAT I: изолированная сеть
|
| CAT II: напряжение питающей сети подводится от настенной розетки |
|
Нормативно-правовая информация
|
Требования техники безопасности соответствуют документам
|
| IEC61010R1:2001/EN 61010R1:2001 |
| Канада: CSA C22.2 № 1010.1:1992 |
| UL 61010BR1:2003 |
|
Дополнительная информация
|
Прибор соответствует требованиям документа Low Voltage Directive 73/23/EEC, а по электромагнитной совместимости R требованиям документа Directive 89/336/EEC и имеет соответствующую маркировку CE.
|
| Прибор в типовой конфигурации прошел испытания на испытательных системах компании HP/Agilent |
Доставка по всей России
Гарантийные обязательства
Rohde & Schwarz
