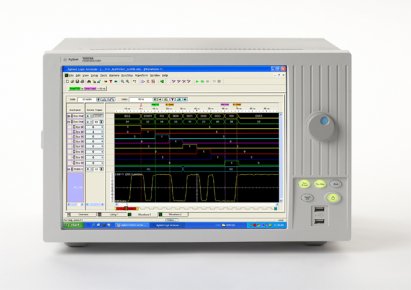

Логический анализатор 16803A


Логический анализатор 16803A
Логотип Agilent Technologies
Цена: 1 439 750 руб
1439750 RUB
Доставка по всей России
Гарантийные обязательства
Производитель: Agilent Technologies (США)
  • Описание
  • Характеристики
  • Комплектация
  • Память до 32 М
  • 102 канала
  • Цветной дисплей

Применение анализатора 16803A:

Анализаторы применяются в телекоммуникации, области вычислительной и электронной техники, аэрокосмической, автомобильной, оборонной и прочих областях.

Обладают высокой производительностью, имеют компактный корпус, приемлемую цену и мощными функциональными особенностями.

Портативные анализаторы незаменимы для группы разработчиков цифровых устройств для проверки, быстрой отладки и оптимизации цифровых систем за счет отличных технических характеристик, удобства использования и приложений.

Особенности анализатора 16803A:

Взаимосвязь между большим количеством шин и сигналов отображается на 15-дюймовом цветном экране, что значительно ускоряет процесс локализации неисправности.

Анализатор, имеющий встроенный генератор тестовых последовательностей гарантирует стимул и отклик в одном приборе.

Максимальная глубина памяти прибора 16 М векторов, максимальная частота 300 Мгц.

Можно приобрести модель в зависимости от необходимых требований к измерениям: модели имеют до 204 каналов.

Частоту тактового сигнала и глубину памяти сбора данных можно модернизировать, потому в любом приборе есть возможность нарастить имеющиеся характеристики.

Двойной набор пробников не нужен, так как обеспечивается быстрое нахождение сложно уловимых нарушений временных соотношений благодаря разрешающей способности 250 пс функции Timing Zoom.

Отображение данных измерений осциллографа и анализатора, а также временная корреляция обеспечиваются программой View Scope.

Для всех аспектов разработки современных сложных схем есть приложения.

В эти аспекты входят: цифровой векторный анализ сигналов, динамический пробник ПЛИС, широкая поддержка шин и процессоров.

Технические характеристики логического анализатора устройств 16803А:

Общие данные
Число каналов логического анализатора  102
Функция Timing Zoom 4 ГГц (250 пс), 64 К
Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов 500 МГц (2,0 нс)/
1,0 ГГц (1,0 нс)
Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) 450 МГц с опцией 500
250 МГц с опцией 250
Максимальная частота передачи данных при анализе логических состояний (АЛС) 500 Мбит/с с опцией 500
250 Мбит/с с опцией 250
Максимальная глубина памяти 1 М с опцией 001
4 М с опцией 004
16 М с опцией 016
32 М с опцией 032
Поддерживаемые виды сигналов несимметричные
Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам
Подключение пробников 40-контактный кабельный соединитель
Частота дискретизации (сбора данных) АВД 4 ГГц (250 пс)
Погрешность измерения временных интервалов в пределах одной пары устройств подключения между парами устройств подключения ± (1,0 нс +0,01% от отсчета временного интервала)
± (1,75 нс +0,01% от отсчета временного интервала)
Напряжение порогового уровня от -5 В до 5 В (изменение с шагом 10 мВ)
Погрешность установки порогового уровня ± 50 мВ + 1% от установленного значения
Гарантия 1 год

Комплектация Agilent Technologies 16803А:

  • Портативный логический анализатор 16803А;
  • Клавиатура с интерфейсом PS/2;
  • Мышь с интерфейсом PS/2;
  • Сумка для принадлежностей;
  • Сетевой шнур.
